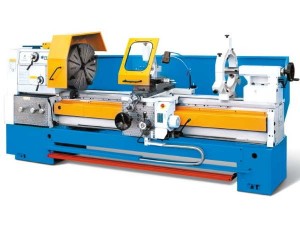

Создан для применения различных винторезных работ, используя нарезание резьбы и точение конусов: дюймовых, метрических, питчевых. Основные технические характеристики и Прочность станка, расширенный диапазон частоты оборотов вращения шпинделя и его подач отлично позволяются полностью использовать все возможности прогрессивных деталей, а также оснастке разных материалов.
Токарный станок CU1000 оборудован трехкулачковым патроном ’Bison’ страна производства Польша и вращающимся центром.
Токарно-винторезный станок CU1000 его электроника произведена немецкой компанией ’ Schneider-Electric’. В самой основной части станка CU1000 — шпиндельном узле, применяется подшипники и схемы их настройки установок только ведущих фирм ’FAG’ и ’SKF’.
Все главные части станка созданы из высокопрочной и качественной стали, что все это обеспечивает надежную, а также долголетнюю работу станков и остается точность обработки в течение многих лет.
Технические характеристики: | |||||||||
Высота центров, мм | 500 | ||||||||
Диаметр обработки над станиной, мм | 1090 | ||||||||
Диаметр обработки над суппортом, мм | 690 | ||||||||
Диаметр обработки над выемкой в станине, мм | 1250 | ||||||||
Ширина направляющих, мм | 700 | ||||||||
Расстояние между центрами, мм | 1000-6000 | ||||||||
Передний конец шпинделя No | 15 | ||||||||
Диаметр отверстия шпинделя, мм | 142 | ||||||||
Конусное отверстие шпинделя Metric | 160 | ||||||||
Количество скоростей шпинделя | 24 | ||||||||
Диапазон оборотов, об/мин | 6,3-1250 | ||||||||
Мощность главного привода, кВт | 22 (30) | ||||||||
Количество подач | 160 | ||||||||
Диапазон продольных подач, мм/об | 0,032-38,9 | ||||||||
Диапазон поперечных подач, мм/об | 0,016-19,45 | ||||||||
Количество резьб | 80 | ||||||||
Шаг миллиметровой резьбы, мм | 0,5-480 | ||||||||
Шаг дюймовой резьбы, вит/1 | 60-1/16 | ||||||||
Шаг модульной резьбы, мм | 0,125-120 | ||||||||
Шаг диаметральной резьбы DP | 240-1/4 | ||||||||
Ход поперечных салазок, мм | 525 | ||||||||
Ход верхних салазок, мм | 270 | ||||||||
Диаметр пиноли, мм | 125 | ||||||||
Конус пиноли Морзе | No.6 | ||||||||
Ход пиноли, мм | 260 | ||||||||
Вес Для РМЦ 3000 мм, кг | 9300 |
