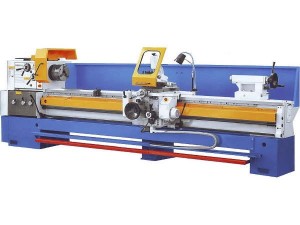

Токарно-винторезный станок CU 500M

Токарно-винторезный станок CU-500 (СУ-500) предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне. Используя конусную линейку (опция) можно обрабатывать конические поверхности.

Принцип работы и особенности конструкции станка

Универсальный токарный станок СU500 оснащен 21 прямыми и 11 обратными скоростными ступенями частоты вращения шпинделя. В соответствии с заказом клиента станок может быть поставлен с концом шпинделя согласно DIN55027/ISO702-III или согласно USAS B-5.9-D1/ ISO702-II (Camlock). Станок можно настроить для нарезания метрической, дюймовой, модульной и питчевой резьбы, как это указано на лицевой табличке станка. Шпиндельная система, зубчатые трансмиссии и другие механизмы в коробке скоростей смазываются автоматически через зубчатый масляный насос и путем разбрызгивания. Механизмы в коробке подач смазываются автоматически поршневым масляным насосом и через разбрызгивание. Основные технические характеристики и Прочность станка, расширенный диапазон частоты оборотов вращения шпинделя и его подач отлично позволяются полностью использовать все возможности прогрессивных деталей, а также оснастке разных материалов. Токарный станок CU 500M оборудован трехкулачковым патроном ’Bison’ страна производства Польша и вращающимся центром.
