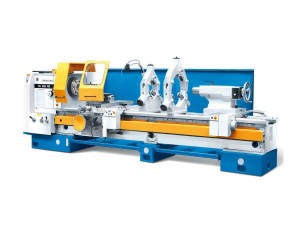

Основной двигатель 30кВт с частотным инвертором Шнайдер, 400V, 3 фазы 50/60 Hz, 4-х позиционный резцедержатель, Переходная втулка шпинделя, Быстрый ход, Охладительная система с помпой, ГАП, Фланец, Сменная зуб, Комплект ремней, колесо, Упакован на поддоне накрытый полиэтиленом, Упорный центр шпинделя, Редуктор пиноли задней бабки, Защита резцедержателя, Ящик для принадлежностей, Задний Однопозиционный продольный ограничитель, Руководство на русском языке,, Основной двигатель, Болты и подставки для нивелирования, Освещение, щит по длине станка, Электро оборудование.
Технические характеристики: | |||||||||
Модель | , | CU800RD | CU1000RD | CU1250RD | |||||
Высота центров | мм | 400 | 500 | 625 | |||||
Диаметр обработки над станиной | мм | 890 | 1090 | 1320 | |||||
Диаметр обработки над суппортом | мм | 490 | 690 | 940 | |||||
Диаметр обработки в выемке в станине | мм | 1050 | 1250 | 1500 | |||||
Ширина направляющих | мм | 700 | |||||||
Расстояние между центрами | мм | 1500, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000 | |||||||
Прутковый материал | мм | 152 | |||||||
ШПИНДЕЛЬ | |||||||||
Передний конец DIN 55027 | № | 15 | |||||||
Диаметр отверстия в шпинделе | мм | 155 | |||||||
Внутренний конус шпинделя | Метрик | 160 | |||||||
ПОДАЧИ | |||||||||
Количество подач | шт | 160 | |||||||
Диапазон продольных подач | мм/об | 0,032, 38,9 | |||||||
Диапазон поперечных подач | мм/об | 0,016, 19,45 | |||||||
РЕЗЦЕДЕРЖАТЕЛЬ | |||||||||
Размер резца | мм | 40х40 | |||||||
РЕЗЬБЫ | |||||||||
Количество резьб | шт | 80 | |||||||
Метрические | мм | 0,5-480 | |||||||
Дюймовые | Tpi | 60-1/16 | |||||||
Модульные | М | 0,125-120 | |||||||
Диаметральные | вит/дюйм | 240-1/4 | |||||||
СУППОРТ | |||||||||
Ход поперечных салазок | мм | 525 | 685 | ||||||
Ход верхних салазок | мм | 270 | |||||||
ЗАДНЯЯ БАБКА | |||||||||
Диаметр пиноли | мм | 125 | |||||||
Конус пиноли | Морзе | 6 | |||||||
Ход пиноли | мм | 250 | |||||||
ПРИВОД | |||||||||
Число диапазонов главного привода | шт | 4 | |||||||
Диапазон оборотов, бесступенчато | об/мин | 3,7-1000 | |||||||
Мощность главного двигателя | кВт | 30 | |||||||
Мощность двигателя быстрого хода | кВт | 1,1 | |||||||
Мощность насоса охлаждения | кВт | 0,09 | |||||||
ВЕС | |||||||||
Для РМЦ 1500 | кг | 6000 | 6550 | 6990 | |||||
Для РМЦ 3000 | кг | 7500 | 8050 | 8450 | |||||
Для РМЦ 4000 | кг | 8000 | 8550 | 8950 | |||||
Для РМЦ 5000 | кг | 9500 | 10050 | 10450 | |||||
Для РМЦ 6000 | кг | 1000 | 10650 | 11100 | |||||
ГАБАРИТЫ | |||||||||
Длина для РМЦ 1500, 3000, 4000, 5000, 6000 | мм | 3700, 5200, 6200, 7200, 8200 | |||||||
Ширина | мм | 1750 | |||||||
Высота | мм | 1755 | 1855 | 1990 |
