Назначение: Художественная резьба и гравировка на балясинах, столбах и других телах вращения.
Область применения: Производство лестниц, столбов, столов.

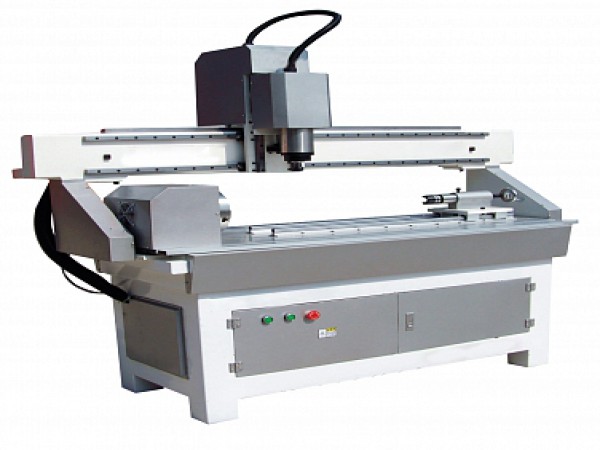

Принципы работы: Станок имеет три управляемые оси: С - ось вращения; Z - ход шпинделя вверх/вниз; Y - ход шпинделя вдоль заготовки. В персональном компьютере создается программа обработки, затем копируется на флеш-карту и загружается в станок. Написание программы не требует специальных навыков, только минимальный опыт работы с компьютером.

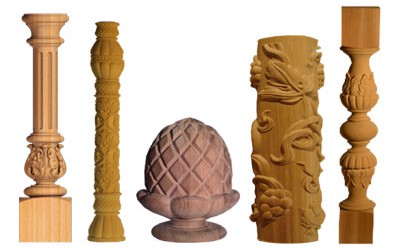

Образцы получаемых изделий:
Конструктивные особенности:
ПРЕЦИЗИОННЫЕ РЕЛЬСОВЫЕ НАПРАВЛЯЮЩИЕ PMI
Рельсовые направляющие PMI для перемещения шпинделя гарантируют высокую точность его позиционирования.Места крепления направляющих к станине фрезеруются в обрабатывающем центре с ЧПУ – это исключает малейшие погрешности.
ПЕРЕДАЧА ШЕСТЕРНЯ-РЕЙКА С КОСЫМИ ЗУБЬЯМИ
Привод продольного перемещения шпинделя через косозубую передачу гарантирует плавность и точность хода – это обеспечивается постепенным вхождением зубьев в зацепление и одновременным зацеплением двух зубьев,в отличие от прямозубых передач.
КРЕПЛЕНИЕ ПОРТАЛА
Портал крепится на массивных чугунных литых стойках,что обеспечивает повышенную жесткость станка и высокую точность обработки.
ВРАЩЕНИЕ ЗАГОТОВКИ
Передача крутящего момента через цилиндрический редуктор с косозубыми колесами – точность и плавность вращения.
ТРЁХКУЛАЧКОВЫЙ ПАТРОН
Изготовление изделий с полностью закругленным торцом, например яйцо, осуществляется с помощью трёхкулачкового патрона, находящегося в передней бабке.
ФИКСАЦИЯ ЗАГОТОВОК
Массивная задняя бабка обеспечивает надежную фиксацию заготовки в центрах. Настройка на длину заготовки путем удобного перемещения бабки по направляющим.
ПУЛЬТ УПРАВЛЕНИЯ
Включение/выключение станка, корректировка работы, ручные перемещения шпинделя – с удобного пульта управления.
КОМПЛЕКТ ПОСТАВКИ
В комплект поставки входят: фрезы для грубой обработки, граверы, цанги, 3 кулачка для патрона, гаечные ключи, ключ для патрона.
Технические характеристики: | |||||||||
Макс. длина обработки, мм | 1200 | ||||||||
Макс. диаметр заготовки, мм | 200 | ||||||||
Точность позиционирования, мм | 0,025 | ||||||||
Мощность шпинделя, кВт | 2,2 | ||||||||
Скорость перемещения, м/мин | 18 | ||||||||
Скорость вращения шпинделя, об/мин | 6000-24000 | ||||||||
Габариты, м | 2,2х0,7х1,7 | ||||||||
Масса, кг | 600 |
