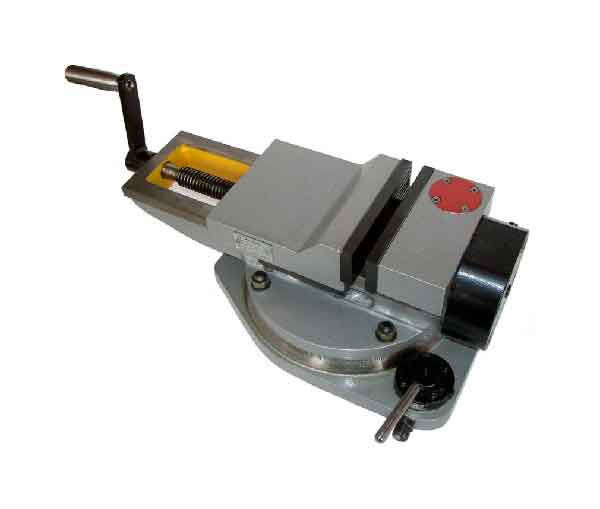

Тиски станочные пневматические с гидравлическим усилением поворотные 7201-0020-02

Особенности тисков станочных пневматических, с гидравлическим усилением, поворотных 7201-0020-02  Тиски станочные пневматические с гидравлическим усилением поворотные 7201-0020-02 предназначены для закрепления деталей при механической обработке металлов резанием на фрезерных, строгальных, сверлильных и других станках.

• Класс точности тисков Н и П по ГОСТ 16518 (DIN 6370).
• Корпусные детали тисков изготавливаются из чугуна.
• Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью N пазов b1.

Зажим заготовки производится посредством пакета тарельчатых пружин, которые предварительно сжаты силовым механизмом. Силовой механизм представляет собой встроенный пневмогидроусилитель. Зажим заготовки тарельчатыми пружинами обеспечивает безопасность закрепления деталей при полном падении давления воздуха в сети. Номинальное давление воздуха 0,6 МПа.

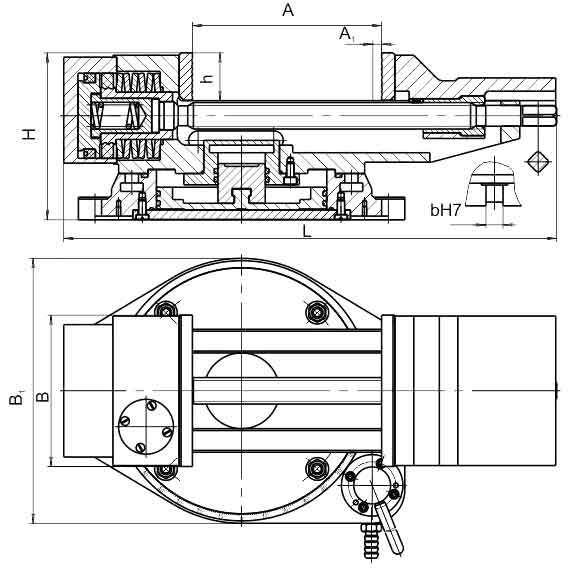

Технические характеристики: 7201-0020-02
В, мм	250
A, мм	320
h, мм	80
A1, мм	6
B, мм	720
L1, мм	338
H, мм	240
b, мм	18
b1, мм	18
N, мм	4
Усилие зажима, H	50000
Масса, кг	120
