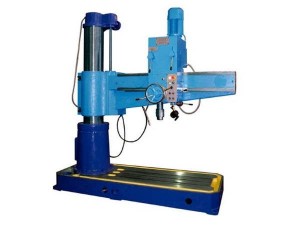

предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
Станок 2К550 позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Технические характеристики:
Наибольший условный диаметр сверления, мм:
- в стали 45 ГОСТ 1050-88, НВ 207..229
50
- в чугуне СЧ20 ГОСТ 1412-85
60
Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88
М42
Вылет шпинделя (max/min), мм
1600/370
Обозначение конца шпинделя по ГОСТ 24644
Морзе 5 АТ6
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты (max/min), мм
1600/580
Наибольшее вертикальное перемещение рукава по колонне, мм, не менее
720
Наибольшее перемещение сверлильной головки по рукаву, мм
1280
Ход шпинделя, мм, наибольший на оборот штурвала
300
Число ступеней частот вращения шпинделя
12
Пределы оборотов шпинделя, об/мин
40...1730
Число ступеней рабочих подач
9
Пределы подач шпинделя, мм/об
0,06:1,5
Наибольший крутящий момент на шпинделе, Нм
600
Наибольшее усилие подачи, Н
20000
Размеры рабочей поверхности плиты, мм:
- длина (до фланца колонны)
1670
- ширина
900
Отключение подачи при достижении заданной глубины сверления
ручное, автоматическое
Включение реверса шпинделя при достижении заданной глубины резьбы
ручное, автоматическое
Зажим рукава на колонне
автоматический
Зажим колонны в цоколе
автоматический
Удаление инструмента из шпинделя
механизированное
Номинальная мощность электродвигателя привода главного движения, кВт
4
Класс точности станка ГОСТ 8-82
Н
Габаритные размеры станка, мм, длина/ширина/высота
2500/900/2700
Масса станка без съемных приспособлений, кг, не более
3500
Габаритные размеры упаковки, мм, длина/ширина/высота
