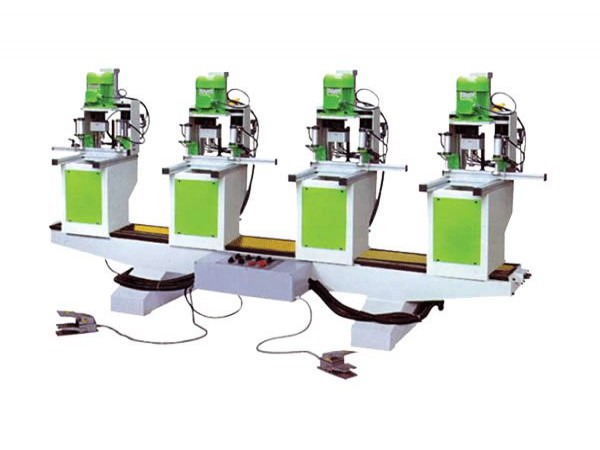

Сверлильно-монтажный станок для присадки под петли и фурнитуру HD-4

Станок предназначен для вертикального сверления гнезд под установку петель и оборудован двумя рабочими зонами, которые могут работать автономно. Управление сверлильными суппортами производится пневмопедалью. Расстояние между высверливаемыми петлями устанавливается вручную, посредством перемещения суппортов по направляющим с помощью ходовых винтов.

ПРИМЕНЕНИЕ

Используются на мебельных предприятиях для присадки отверстий под фурнитуру на мебельные фасады и дверцы различного размера. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Обрабатывающие шпиндели

На каждом сверлильном суппорте установлено 3 шпинделя: один под чашечное сверло для высверливания гнезд под петли, и два под глухие сверла для крепления петель. Стандартный диаметр чашечного сверла - 35 мм, глухого сверла - 2-3 мм. По желанию клиента, возможна поставка суппорта под нестандартные размеры петли.

Четыре сверлильных суппорта

Мод.4 оборудована четырьмя сверлильными суппортами, распределенными по двум рабочим зонам. На станке могут одновременно обрабатываться две заготовки независимо друг от друга. Данная конструкция увеличивает точность и производительность станка в два раза по сравнению с мод.2.

Перемещение суппортов

Перемещение суппортов в каждой рабочей зоне осуществляется вручную, по направляющим с помощью ходовых винтов. Таким образом задаётся расстояние между петлями на заготовке. Ходовые винты отличаются высокой износоустойчивостью и обеспечивают идеальную точность настройки расстояния между петлями.

Пневмоприжимы

Пневмоприжимы на каждом суппорте осуществляют прижим заготовки к рабочему столу и обеспечивают ее надежную фиксацию. В свою очередь, это гарантирует точность сверления отверстий под петли и соблюдение заданного расстояния между ними.

Управление с помощью пневмопедали

Каждая рабочая зона оборудована независимой пневмопедалью, которая приводит в действие фиксирующие заготовку пневмоприжимы и сверлильный суппорт. Это автоматизирует процесс обработки, увеличивает производительность, обеспечивает удобство работы оператора и исключает необходимость ручной настройки.

Настройка расположения отверстий

Осуществляется с помощью откидных упоров, торцевых зажимов и линейки рабочего стола. Позволяет исключительно точно настроить расстояние от краев заготовки до центра отверстий и расстояние между центрами отверстий.

Обеспечение безопасности

Рабочие шпиндели защищены ограждением для обеспечения безопасности работы оператора. На пульте управления имеется кнопка аварийной остановки. Станки соответствуют всем необходимым требованиям безопасности.
