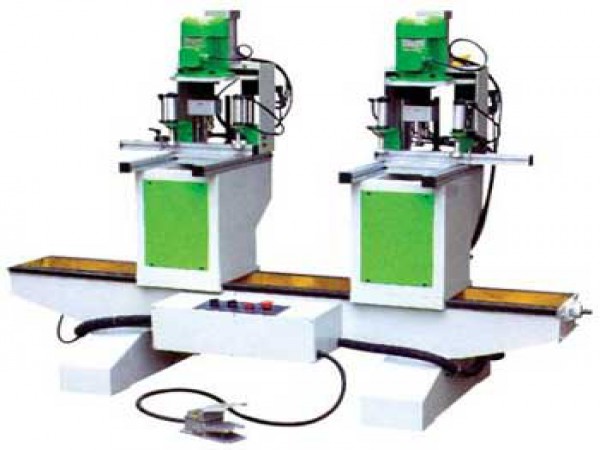

Сверлильно-монтажный станок для присадки под петли и фурнитуру HD-2

Станок предназначен для вертикального сверления гнезд под установку петель и оборудован одной рабочей зоной. Управление сверлильными суппортами производится пневмопедалью. Расстояние между высверливаемыми петлями устанавливается вручную, посредством перемещения суппортов по направляющим с помощью ходовых винтов.

ПРИМЕНЕНИЕ

Используется на мебельных предприятиях для присадки отверстий под фурнитуру на мебельные фасады и дверцы различного размера.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Обрабатывающие шпиндели

На каждом сверлильном суппорте установлено 3 шпинделя: один под чашечное сверло для высверливания гнезд под петли, и два под глухие сверла для крепления петель. Стандартный диаметр чашечного сверла - 35 мм, глухого сверла - 2-3 мм. По желанию клиента, возможна поставка суппорта под нестандартные размеры петли.

Два сверлильных суппорта

Мод.2 оборудована двумя сверлильными суппортами для одновременного высверливания отверстий под петли. Данная конструкция увеличивает точность и производительность станка в два раза по сравнению с мод.1.

Перемещение суппортов

Осуществляется вручную, по направляющим с помощью ходовых винтов. Таким образом задаётся расстояние между петлями на заготовке. Ходовые винты отличаются высокой износоустойчивостью и обеспечивают идеальную точность настройки расстояния между петлями.

Пневмоприжимы

Осуществляют прижим заготовки к рабочему столу и обеспечивают ее надежную фиксацию. В свою очередь, это гарантирует точность сверления отверстий под петли и соблюдение заданного расстояния между ними.

Управление с помощью пневмопедали

Пневмопедаль приводит в действие фиксирующие заготовку пневмоприжимы и сверлильный суппорт. Это автоматизирует процесс обработки, увеличивает производительность, обеспечивает удобство работы оператора и исключает необходимость ручной настройки.

Настройка расположения отверстий

Осуществляется с помощью откидных упоров, торцевых зажимов и линейки рабочего стола. Позволяет исключительно точно настроить расстояние от краев заготовки до центра отверстий и расстояние между центрами отверстий.

Обеспечение безопасности

Рабочие шпиндели защищены ограждением для обеспечения безопасности работы оператора. На пульте управления имеется кнопка аварийной остановки. Станки соответствуют всем необходимым требованиям безопасности.
