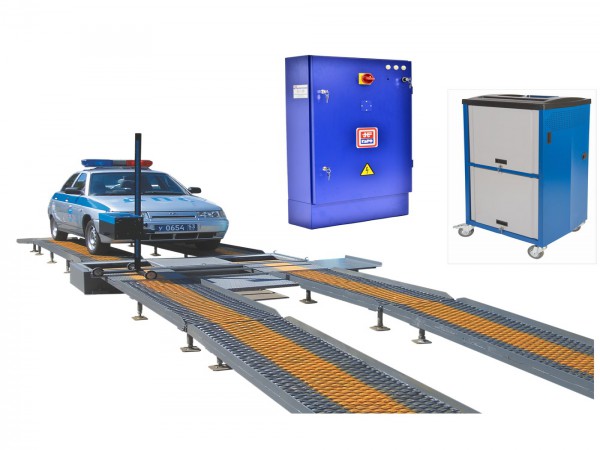

Передвижной стенд контроля тормозных систем легковых автомобилей, микроавтобусов и мини-грузовиков с нагрузкой на ось до 3 т. Напольная установка блока роликов. В комплекте: опорное устройство, эстакада, устройство взвешивания, шкаф силовой, стойка управления, переездные мостики, упоры колесные, комплект ДУ, беспроводной датчик усилия на органе управления ТС, модуль 4WD, ролики с точечной наплавкой SmG, модуль автоматической блокировки роликов. Комплект ПК-опция. Cовместное производство с концерном Snap-on (США).
Обладает следующими особенностями:
- Модульное построение, возможность наращивания до линии технического контроля.
- Стенд тормозной силовой СТС-4-СП-14 представляет собой передвижной комплекс с напольной установкой. Cтенд состоит из эстакады, опорного устройства и шкафа силового. Эстакада предназначена для заезда и съезда автомобиля на опорные ролики, её длина составляет 9 м., что способствует безопасному заезду и съезду автомобиля с низким клиренсом и длинной колесной базой, или длинными передним и задним свесом автомобиля.
- Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
- Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
- Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
- Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Технические характеристики:
1
Максимальная нагрузка на ось, кг
0 -3 000
2
Диапазон измерений тормозной силы (на одном колесе), кН
0 - 10
3
Диапазон измерений силы на органе управления тормозной системы, Н
0 - 1000
4
Начальная скорость торможения, имитируемая на стенде, км/ч
4,4
5
Диаметр колес автомобиля, мм
520 - 790
6
Ширина колеи, мм
800 / 2200
7
Электропитание, В
380
8
Потребляемая мощность электрооборудования, кВт
8
9
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт
20
10
Габаритные размеры опорного устройства
2332х700х300
11
Диаметр роликов, мм
204
12
Длина роликов, мм
700
13
Масса опорного устройства, кг
450
14
Габаритные размеры эстакады
9100х2200х300
15
Масса эстакады, кг
1300
Комплект поставки
Наименование
Кол-во (шт)
Шкаф силовой
1
Устройство опорное
1
Эстакада
1
Датчик усилия на органе управления ТС (педаметр)
1
Комплект дистанционного управления
1
Модуль 4WD
1
Система взвешивания
1
Упоры колесные
2
Мостки переездные
2
Комплект ПО СТС 6.4
1
Комплект эксплуатационных документов
1
Стойка приборная СП-6
По дополнительному заказу
Комплект инструмента для поверки
По дополнительному заказу
Комплект ПК
По дополнительному заказу
Транспортировочные характеристики:
Грузовое
место
Масса, кг
брутто
Габаритные размеры, см
Состав грузового места
№ 1
492,5
238х75х37
Устройство опорное. Комплект монтажных частей. Крышки и мостики из комплекта инструмента и принадлежностей
