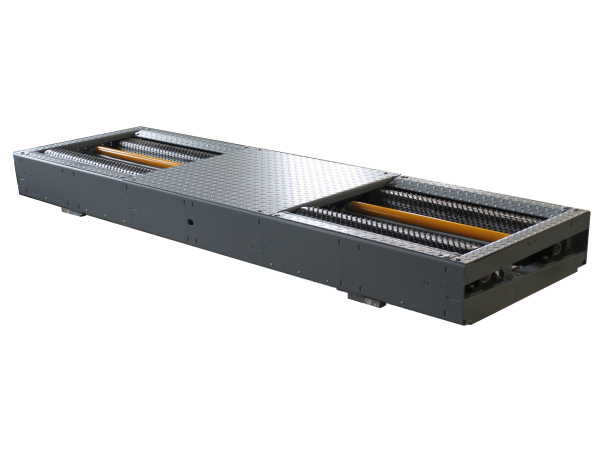

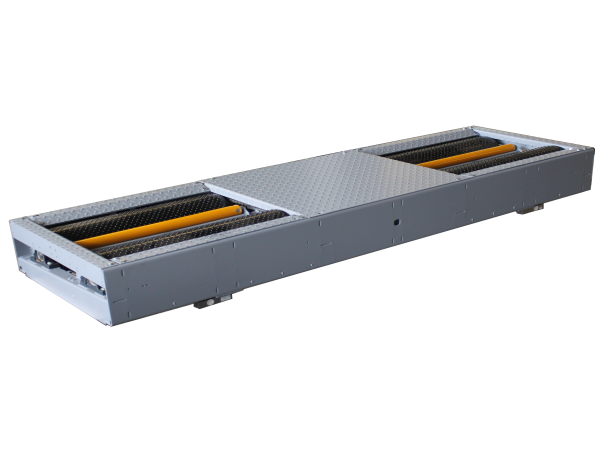

Стационарный стенд контроля тормозных систем легковых автомобилей, микроавтобусов и минигрузовиков с нагрузкой на ось до 3т. Предназначен для диагностики рабочей и стоячной тормозных систем автмообиля с одной или несколькими ведущими осями. Установка блока роликов вровень с полом. Обработка результатов измерений на ПК и вывод их на экран монитора и принтер. Управление с радиопульта или с клавиатуры на ПК.
Обладает следующими особенностями:
Модульное построение, возможность наращивания до линии технического контроля.
Долговечные ролики для обычных и шипованных шин имеют металлическую точечную наплавку и обеспечивают коэффициент сцепления 0,8-0,7 (сух./влаж.). На ролики имеется российский патент RU 61695.
Использование унифицированных запчастей облегчает профилактическое обслуживание стендов и позволяет с минимальными затратами расширять состав оборудования и адаптировать его под новые требования проверок технического состояния автомобилей.
Усилие на органе управления тормоза замеряется специальным датчиком силы (педаметром) и передается по радиоканалу на ПК стенда.
Управление стендами производится с пульта дистанционного управления, который передает сигналы компьютеру по радиоканалу или с клавиатуры ПК.
Технические характеристики:
1
Максимальная нагрузка на ось, кг
0 -3 000
2
Диапазон измерений тормозной силы (на одном колесе), кН
0 - 10
3
Диапазон измерений силы на органе управления тормозной системы, Н
0 - 1000
4
Начальная скорость торможения, имитируемая на стенде, км/ч
4,4
5
Диаметр колес автомобиля, мм
520 - 790
6
Ширина колеи, мм
800 / 2200
7
Электропитание, В
380
8
Потребляемая мощность электрооборудования, кВт
8
9
Максимальная мощность при измерении максимальной тормозной силы в течение 10 секунд, кВт
20
10
Габаритные размеры опорного устройства
2332х700х300
11
Диаметр роликов, мм
204
12
Длина роликов, мм
700
13
Масса опорного устройства, кг
450

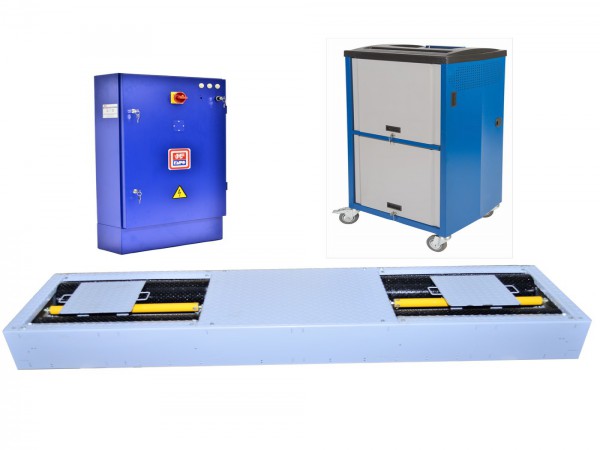

Комплект поставки
Наименование
Кол-во (шт)
Шкаф силовой
1
Устройство опорное
1
Датчик усилия на органе управления ТС (педаметр)
1
Комплект дистанционного управления
1
Модуль 4WD
1
Система взвешивания
1
Рама фундаментная
1
Упоры колесные
2
Мостки переездные
2
Комплект ПО СТС 6.4
1
Комплект эксплуатационных документов
1
Стойка приборная СП-6
По дополнительному заказу
Комплект инструмента для поверки
По дополнительному заказу
Комплект ПК
По дополнительному заказу
Транспортировочные характеристики
Грузовое место
Масса, кг брутто
Габаритные размеры, см
Состав грузового места
№ 1
493
238х75х37
Устройство опорное. Мостики из комплекта инструмента и принадлежностей
№ 2
63
129х39х70
Шкаф силовой. Комплект инструмента и принадлежностей за исключением крышек и мостиков
№ 3
20
46х46х39
Комплект монтажных частей, детали из комплекта инструмента и принадлежностей.
