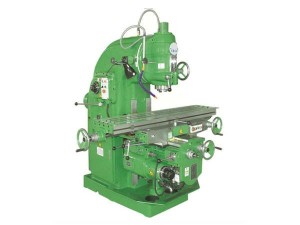

Станок вертикальный консольно-фрезерный X5040

Вертикально консольно-фрезерные станки серии X5040 предназначены для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.

На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Вертикально-фрезерный станок X5040 имеет вертикальную ось шпинделя, коробку скоростей, коробку подач, возможность ускоренного перемещения по 3м осям. Наличие пиноли шпинделя может перемещать инструмент вдоль оси шпинделя при зажатом столе и консоли.

Возможен поворот шпиндельной бабки вокруг горизонтальной оси +-45 градусов. Возможна обработка заготовок из стали, чугуна, цветных металлов, их сплавов и пластмасс. Аналог станков производства ЗФС (горьковского завода фрезерных станков) Инструмент вставляется в оправку и тяговым болтом фиксируется в шпинделе.

Необходимая скорость выбирается вариатором, для облегчения ввода шестерен в зацепление есть функция толчок шпинделя. Количество скоростей шпинделя: 18. При включении оборотов шпинделя автоматически включается насос смазки коробки скоростей.

На станках X5040 обрабатывают горизонтальные и вертикальные плоскости, пазы, уступы, отверстия и т.д. Мощность электродвигателя шпинделя, диапазон вращения шпинделя, реализуемый коробкой скоростей и высокая жесткость позволяют применять твердосплавный инструмент.

Рабочий стол имеет возможность перемещения влево-вправо как от коробки подач, так и вручную. Ограничивающие кулачки помогут выключить подачу по нужной оси по достижения осью заданного положения.

Подъем консоли может осуществляться рукояткой или двигателем подач. Коробка скоростей имеет 18 скоростей, выбор происходит при помощи вариатора.

Возможность механического зажима одной или нескольких осей для уменьшения вибрации при обработке. ульты управления станком расположены на переднем к оператору торце рабочего стола справа и на колонне, рядом с вариатором скоростей шпинделя.

Наличие функции контроля открытия дверей электрошкафа останавливает вращение шпинделя и подачу осей, что повышает безопасность эксплуатации. 2 аварийных грибка с разных сторон станка X5040  позволяют уменьшить время реакции и уменьшить возможные последствия при возникновении аварийной ситуации.
