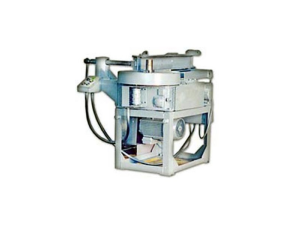

Станок трубогибочный ИВ 3428

Станок трубогибочный с дорном предназначен для гибки труб в холодном состоянии с оправкой (дорном) и без нее методом наматывания трубы на гибочный ролик.

При заказе специального гибочного инструмента наибольший радиус изгиба может быть увеличен до 500 мм. Станок имеет две рабочие скорости, что позволяет более рационально выбирать режимы гибки различных труб, причем, обратный ход механизмов всегда осуществляется на повышенной скорости.

Оснащен трехпозиционным прибором установки углов гиба. По просьбе заказчика может быть установлен шестипозиционный прибор. Наличие в станке штанги с переставными упорами позволяет производить последовательные гибы без предварительной разметки труб по длине.

При гибке с оправкой (дорном) эллипсность трубы на изогнутом участке составляет не более 5%. К машине прилагается комплект роликов и дорнов, обеспечивающих гибку труб разных диаметров.

По просьбе заказчика предусмотрено изготовление специального инструмента гибкого дорна, позволяющего производить гибку прямоугольных, квадратных, эллипсных и тонкостенных труб (толщина стенки не менее 1 мм), труб из легированных и цветных металлов, уголка, швеллера и других профилей.

Простота и надежность конструкции механического привода легкость в обслуживании обеспечивают эффективность применения станков при гибке труб как крупными, так и мелкими партиями.
