Назначение

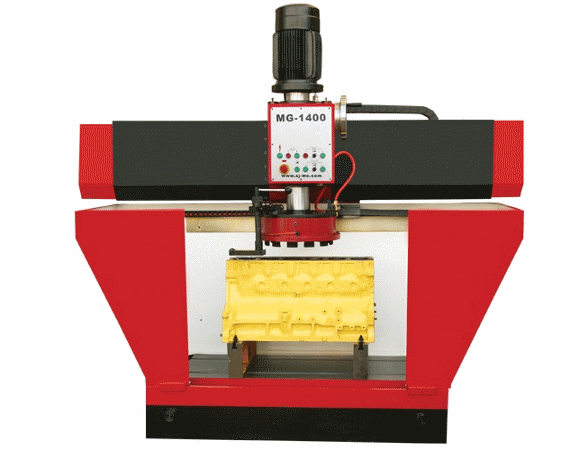

Станок шлифовально-фрезерный для обработки плоскости модели MG-1400 применяется при обработке средних и малых двигателей внутреннего сгорания.
Современный дизайн и компоновка станка имеют преимущество перед аналогичными станками других производителей, станок может применяться как плоскошлифовальный.
Из-за подвижной шлифовальной головки станок имеет высокую точность обработки вне зависимости от размеров, массы и положения заготовки.
Двигатель шпинделя и двигатель подачи траверсы имеют частотное регулирование скорости вращения, что обеспечивают простоту эксплуатации и надежность станка;
Улучшенный двигатель с низким уровнем вибрации;
На станке применяются направляющие качения и ходовые винты и гайки качения;
Направляющие скольжения имеют специальное полимерное покрытие;
Шпиндель станка покрыт хромом, что предотвращает от окислений и ржавчины;
Модули электрического управления имеют безыскровые контакты, безопасны и надежны;
Подача шпинделя имеет тормозное устройство, устраняющее вибрации и обеспечивающее плавность хода;
Все электрические компоненты имеют защиту от проникновения влаги;
Применение магнитного патрона или плиты (дополнительное оборудование) дают возможность использовать станок для обычного плоского шлифования.
Дизайн
Конструкция станка, вне зависимости от положения и массы заготовки, обеспечивает высокую жесткость и точность обработки в любом положении шлифовальной головки.
Процесс обработки (шлифование или фрезерование) всегда ниже уровня глаз, что дает возможность визуального контроля процесса обработки.
Станок MG-1400 компактнее других плоскошлифовальных станков на 30–35% с такими же параметрами обработки.
Технические характеристики MG1400
Модель
MG1400
Двигатель шлифовального круга
4 кВт, с частотным регулированием
50 Гц ---- 960 мин-1
20…70 Гц --- 400…1340 мин-1
Двигатель подач, кВт
0.75
Двигатель станции охлаждения, кВт
0.4
Емкость станции охлаждения, л
140
Максимальная длина обработки, мм
1400
Максимальная ширина обработки, мм
400
Максимальная высота над рабочей поверхностью, мм
850
Размеры рабочего стола, мм
1400×600
Диаметр шлифовального круга, мм
410
Количество сегментов в шлифовальном круге
12
Вертикальное перемещение шлифовальной головки, мм
150
Градация подачи шлифовальной головки, мм
0.01
Скорость подачи шлифовальной головки, мм/мин
0…2000
Габаритные размеры станка, мм
2800×1200×2450
Габаритные размеры упаковки, мм
2850×1300×2200
Масса станка нетто/брутто, кг
3500/4000

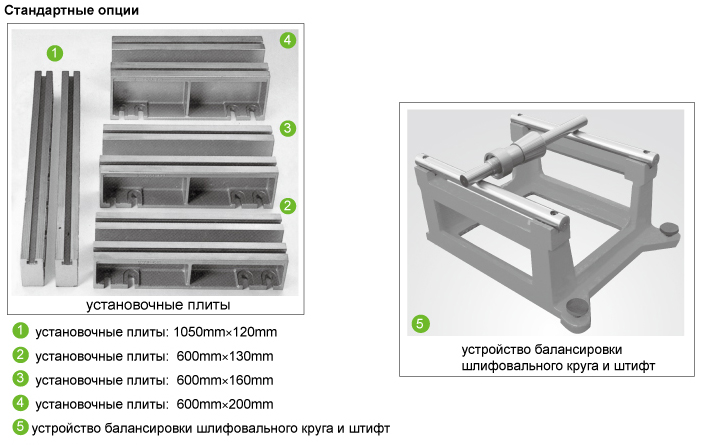

Стандартные принадлежности:
1. Установочный блок: 1050×120мм
2. Установочный блок: 600×130мм
3. Установочный блок: 600×160мм
4. Установочный блок: 600×200мм
5. Устройство балансировки колеса
Дополнительные принадлежности:
6. Устройство установки V-образного блока. Установка блоков V-образного двигателя с углами 60° и 90° или под любым другим углом осуществляется при помощи специального регулируемого крепления, состоящего из двух опор, трех брусков и устройства зажима.
