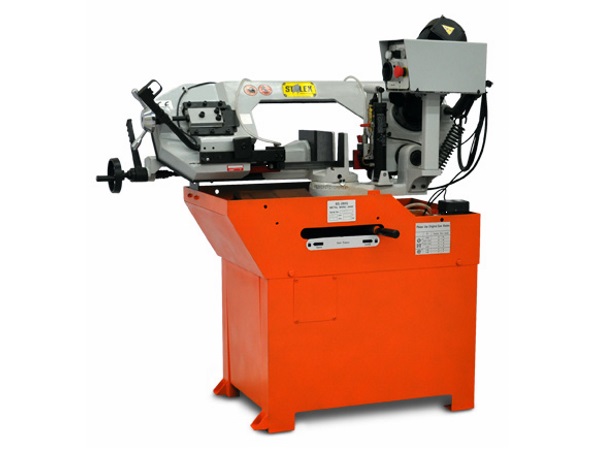

Станок ленточнопильный Stalex BS-260G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную.

Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками.

Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила. Режущий инструмент – бесконечная сварная ленточная пила.

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка.

Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную.

Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Ленточное полотно:

• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)

  Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания

Узлы:

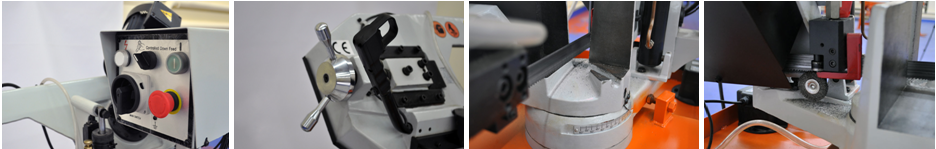

Основные элементы cтанка Stalex BS-260G:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

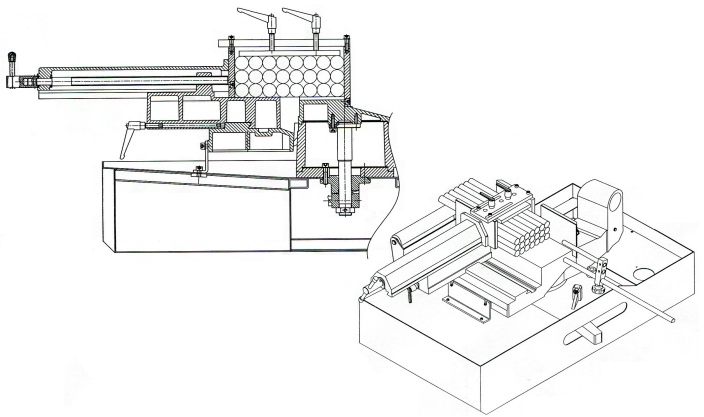

  Дополнительно возможно доукомплектовать - Прижим для пакетной резки для станка ленточнопильного Stalex BS-260G

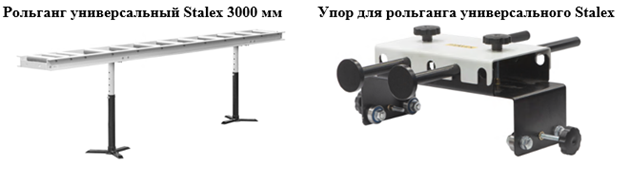

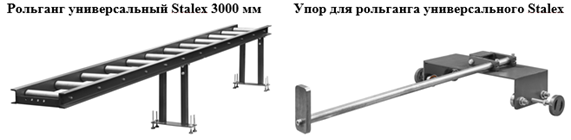

Для длинномерных деталей и заготовок поставляются универсальные Российские рольганги длиной 3000 мм – регулирующиеся по высоте. Ширина роликов 280 мм, грузоподъёмность 180 кг/м.

На Рольганг универсальный Stalex 3000 мм возможно установить передвижной

Упор для рольганга универсального Stalex для резки заготовок на необходимую длину с высокой точностью и повторяемостью.

Стандартная комплектация для Stalex BS-260G:

• Поворотный стол с возможность поворота 0°…+45°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы фиксированная 36,72 м/мин
• Ручное натяжение ленты
• Мерный упор 500 мм
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
