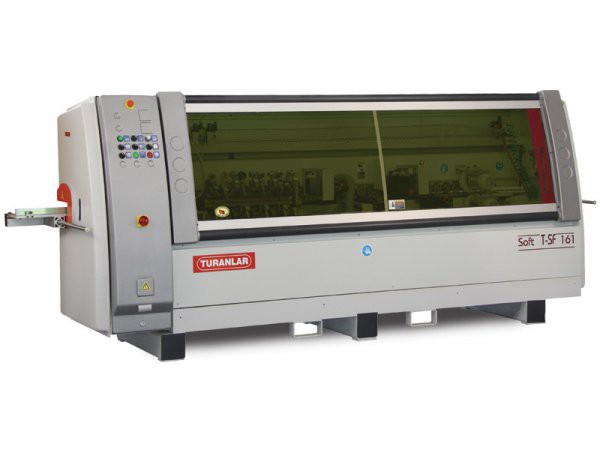

Станок для софтформинга T-SF 161

НАЗНАЧЕНИЕ:

Предназначен для облицовывания кромок заранее профилированных плитных материалов различными кромочными рулонными пленками методом софтформинг, чистового снятия свесов и полировки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах для среднего и крупносерийного производства офисной и кухонной мебели, мебельных фасадов и столешниц.

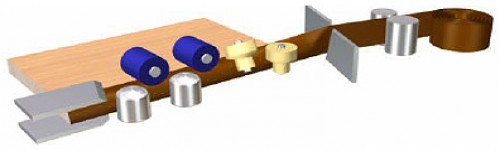

СХЕМА ОБРАБОТКИ:

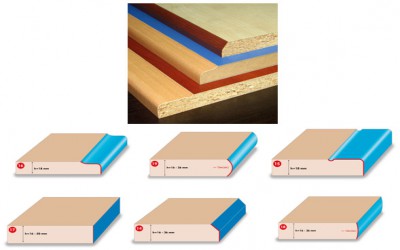

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Подача заготовки

Подача заготовки осуществляется цепью с обрезиненными башмаками, которые перемещаются по двум направляющим, обеспечивая точное перемещение заготовки относительно обрабатывающих узлов. Привод подачи осуществляется с помощью мотор-редуктора. Скорость подачи транспортера регулируется бесступенчато инвертором с пульта управления в зависимости от материала обрабатываемых заготовок и кромочного материала.

Нагрев

Обеспечивается предварительный нагрев двумя фенами. При помощи горячего воздуха, кромочного материала с нанесенным на него слоем сухого клея для вторичной активации его с целью придания клеющих свойств и получения высококачественного приклеивания. Возможна настройка температуры нагреваемого воздуха рукояткой на фланце фена.

Гильотина

Отрезка кромочного материала осуществляется после окончания прохода заготовки через лентопротяжный стол по команде от конечного выключателя с помощью гильотинных ножниц. Перемещение ножа обеспечивается пневмоцилиндром.

Узел прикатывания кромочного материала Боковые регулируемые ролики из износостойкого ма- териала осуществляют сгибание под соответствующим углом и радиусом кромочного материала, а также его надежное прикатывание (обжим) по заданному радиусу, обеспечивая высокое качество приклеивания методом софтформинг. Прижимные ролики подпружинены, а усилие прижима может регулироваться. Три профиля роликов входят в базовую комплектацию.

Фрезерный узел

Фрезерный суппорт обеспечивает возможность перемещения шпинделя в вертикальной и горизонтальной плоскости по цилиндрическим направляющим с помощью винтовых пар для точной настройки копиров и фрезы. Поджим нижнего и верхнего копиров осуществляется пружинами. В качестве опор вала шпинделя применены высокоточные подшипники, обеспечивающие нормальную и долговечную работу узла при высокой частоте вращения вала (11000 об/мин). Обеспечивается высокое качество отрезки свеса облицовочного материала.

Верхний и нижний циклевочные ножи

Предназначены для удаления излишков кромочного материала, приклеенного по нижнему и (или) верхнему краям заготовок. Управление циклевкой кромочного материала осуществляется с помощью механических копиров, имеющих возможность регулировки. Обеспечивается высокое качество обработки кромок.

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Комплектующие

Комплектующие изделия ведущих фирм (SIMENS, OMRON и т.д.) обеспечивают надежную, безотказную и долговечную работу электрической части, а также всего станка в целом. Электрошкаф и пульт управления
