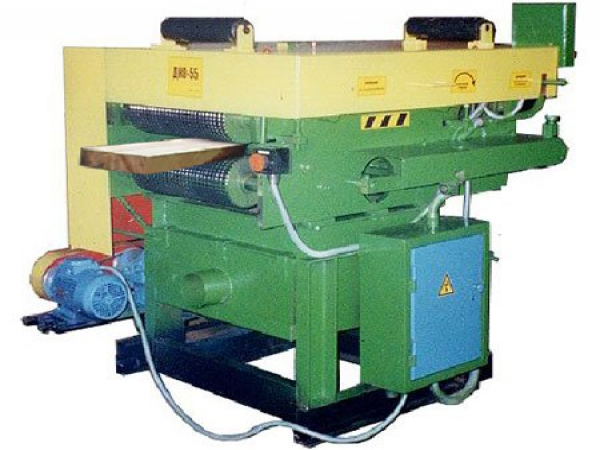

Станок для кромления горбыля ДКО-55М

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры. Такая конструкция позволяет производить следующие варианты раскроя:

• при работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
• при работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.

СХЕМА ОБРАБОТКИ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• максимальный выход обрезной доски;
• высокое качество получаемых пиломатериалов;
• точные геометрические размеры получаемой доски;
• подача бесступенчатая;
• не требует сортировки пиломатериала по ширине  за счет быстрого перемещения подвижной пилы;
• быстрота и удобство смены пил за счет консольного вала.
• простота в обслуживании.
• без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах, так как в станке отсутствует пневматика и гидравлика.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

На станке возможна установка одновременно 2(3) неподвижных и 1 подвижной пил, это позволяет быстро производить перенастройку на необходимый размер пиломатериала.

Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.

Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

Расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.

Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов

Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.
