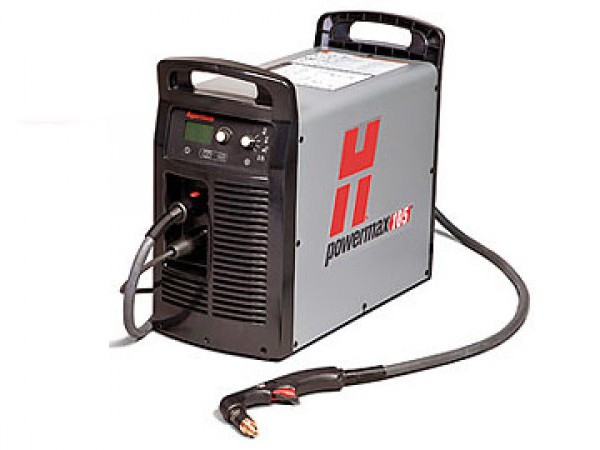

Система ручной плазменной резки powermax105

Производитель:HYPERTHERM

Страна:США

Цена:4 216 000 ₸

Система ручной плазменной резки Powermax105

Ваш консультант:
тел.: +7 727 226 24 66
моб/WhatsApp.: +7 705 554 08 84
e-mail: sales@kazstanex.kz

описание характеристики комплектация видео

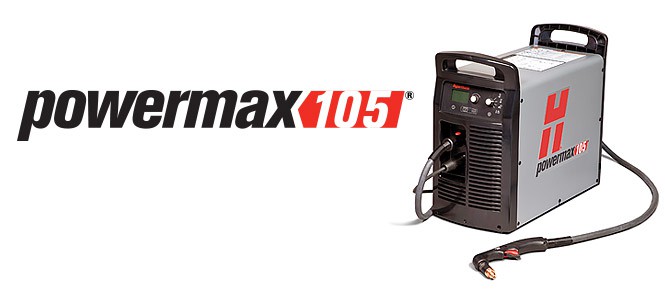

Система ручной плазменной резки Powermax105

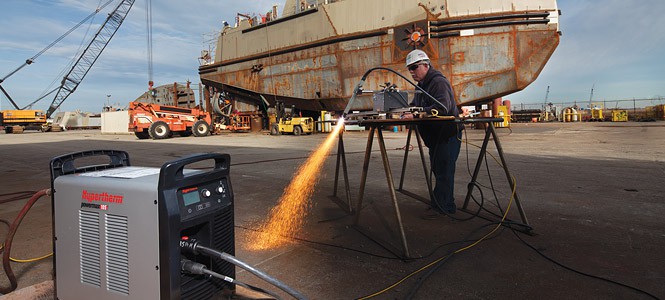

Система Powermax105 обеспечивает превосходную резку металлов толщиной до 32 мм. Рабочий цикл этой системы и ее производительность в промышленных процессах позволяют ей отлично справляться с самыми сложными заданиями по резке и строжке металла.

В комплект системы входят семь резаков Duramax различной конфигурации. Благодаря этому, систему можно использовать в широком диапазоне работ по ручной резке, автоматической резке в портативном варианте, резке с использованием координатного стола и роботизированной резке и строжке.

Технология Smart Sense™ автоматически корректирует давление газа в зависимости от режима резки и длины провода резака. Она также определяет окончание срока службы электрода, автоматически отключая питание резака во избежание возможного повреждения других деталей или заготовки.

00002180 00002181

Технические характеристики

Значения входного напряжения	CSA	200–600 В, 3-ф., 50/60 Гц
	CE	400 В, 3-ф., 50/60 Гц 200–400 В, 3-ф., 50/60 Гц
	CCC	380 В, 3-ф., 50/60 Гц
Входной ток при 21,9 кВт	200/208/240/380/400/480/600 В, 58/56/49/28/25/22 А
Выходной ток	30–105 А
Номинальное выходное напряжение	160 В пост. тока
Рабочий цикл при 40 °C	80 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} при 105 А
Напряжение холостого хода	200–600 CSA 380 В CCC 230–400 В CE 400 В CE 300 В пост. тока 288 В пост. тока 288 В пост. тока 292 В пост. тока
Размеры с ручками	592 мм Г; 274 мм Ш; 508 мм В
Масса с резаком 7,6 м	200–600 В CSA 380 В CCC/400 В CE 230–400 В CE 45 кг 41 кг 45 кг
Источник газа	Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока и давление газа на входе	Резка: 217 л/мин при 5,9 бар Строжка: 227 л/мин при 4,8 бар
Длина входящего силового кабеля	3 м*
Тип источника тока	Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
Требования к приводу двигателя	30 кВт для полного вывода 105 А
Сертификаты	Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. Система имеет следующие сертификаты: CE, C-Tick (галочка в букве C), CU/ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. CCC — для использования в Китае.
Гарантия	Гарантия на источники тока — 3 года, на резаки — 1 год.

*Некоторые модели CCC поставляются без сетевого кабеля.

Работа с использованием двигателя-генератора

Номинальная мощность двигателя	Выходной ток системы	Производительность (растяжение дуги)
30 кВт	105 А	Полная
22,5 кВт	105 А	Ограниченная
22,5 кВт	85 A	Полная
15 кВт	85 A	Ограниченная
15 кВт	65 А	Ограниченная

Производственная технологическая карта резки

Материал	Толщина		Ток	Технологическая скорость резки*
Материал	дюймы	мм	А	дюйм/мин	мм/мин
Низкоуглеродистая сталь	1/4	6	105	192	5090
	3/8	8	105	116	3870
	1/2	12	105	76	2060
	3/4	20	105	40	940
Нержавеющая сталь	1/4	6	105	224	6000
	3/8	8	105	112	4210
	1/2	12	105	68	1860
	3/4	20	105	34	810
Алюминий	1/4	6	105	265	7090
	1/2	12	105	91	2450
	3/4	20	105	50	1190

*Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Значения скоростей промышленной резки составляют около 80 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительную информацию см. в руководстве оператора.

Операционные данные

Производительность	Толщина	Скорость резки
	Резка
Рекомендуемая	32 мм	500 мм/мин
	38 мм	250 мм/мин
Предельная (ручная резка)	50 мм	125 мм/мин
Прожиг*	22 мм
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
Производительность	Скорость съема металла	Профиль кромки
	Строжка
Типичная строжка	9,8 кг/ч	6,4 мм (Г) x 7,4 мм (Ш)

Информация для заказа

Стандартные конфигурации

В состав представленной ниже конфигурации входит источник тока, один резак или несколько резаков, рабочий провод и начальный комплект расходных деталей.

		Ручной резак 75°		Ручные резаки 75° и 15°		Полноразмерный механизированный резак 180°						Полноразмерный механизированный резак 180° и ручной резак 75°
Источники тока	Конфигурации напряжения	7,6 м	15,2 м	7,6 м	15,2 м	7,6 м			15,2 м			7,6 м
Источники тока	Конфигурации напряжения			без дистанционного подвесного выключателя		с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем
Стандартный источник тока	200–600 В CSA1	059374	059375
	230–400 В CE2	059394	059395
	400 В CE2	059414	059415
	380 В CCC3	059434	059535
Источник тока с портом CPC и делителем напряжения	200–600 В CSA	059376	059377	059382	059383	059378	059380	059379	059381	059384
	230–400 В CE	059396	059397	059402	059403	059398	059400	059399	059401	059404
	400 В CE	059416	059417	059422	059423	059418	059420	059419	059421	059424
	380 В CCC	059436	059437	059442	059433	059438	059440 или 0594504	059439	059441 или 0594514
Источник тока с портом CPC, делителем напряжения и последовательным портом	200–600 В CSA	059386	059387
	230–400 В CE	059406	059406
	400 В CE	059426	059427
	380 В CCC	059446 или 0594484	059447 или 0594494

1 Для использования в странах Америки и Азии, за исключением Китая. 2 Для использования в Китае. 3 Для использования в странах, где требуется наличие маркировки CE или ГОСТ. 4 Поставляется без сетевого кабеля.

Конфигурации на заказ

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты.

Варианты источника тока

	Стандартный источник тока	Источник тока с портом CPC и настраиваемым коэффициентом трансформации	Источник тока с портом CPC, настраиваемым коэффициентом трансформации и интерфейсом последовательного порта (RS-485)
200–600 В CSA	059370	059371	059372
230–400 В CE	059390	059391	059392
400 В CE	059410	059411	059412
380 В CCC	059430	059431	059432, 059433*

* В комплект не входит сетевой кабель.

Начальные комплекты расходных деталей

	Ручная резка	Механизированная резка	Механизированная резка с чувствительным к сопротивлению кожухом
Комплект	228849	228848	228969

Варианты резаков Duramax

	Ручные резаки		Механизированные резаки		Роботизированные резаки
Длина кабеля	75°	15°	180°	Мини 180°	45°	90°	180°
4,5 м	059476	059481
7,6 м	059473	059470	059477	059482	059464	059465	059466
10,7 м	059478	059483
15,2 м	059474	059471	059479	059484
22,8 м	059475	059472	059480

Кабели

	Рабочие провода			Кабели управления
Длина кабеля	Ручной зажим	С-образный зажим	Кольцевая клемма	Дистанционный подвесной выключатель	ЧПУ, лепестковый разъем, делитель напряжения	ЧПУ, лепестковый разъем, без делителя напряжения	ЧПУ, D-образный разъем, делитель напряжения	RS-485 Последовательная связь, без разъема	RS-485 Последовательная связь, D-образный разъем
7,6 м	223254	223287	223284	128650	228350	023206	223048	223236	223239
15,2 м	223255	223288	223285	128651	228351	023279	123896	223237	223240
22,8 м	223256	223289	223286	128652
