Система механизированной плазменной резки maxpro200

Производитель:HYPERTHERM

Страна:США

Цена:10 103 000 ₸

Самые высокие скорости резки в данном классе, 100 % рабочий цикл для жестких производственных условий.

Ваш консультант:
тел.: +7 727 226 24 66
моб/WhatsApp.: +7 705 554 08 84
e-mail: sales@kazstanex.kz

описание характеристики комплектация видео

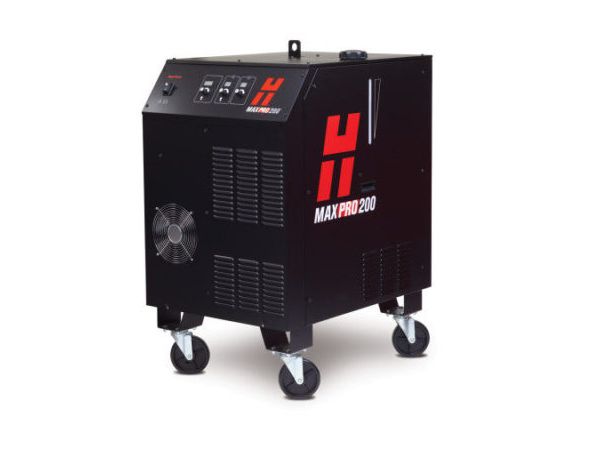

Система механизированной плазменной резки MAXPRO200

Обзор

Система плазменной резки MAXPRO200, для которой в качестве плазмообразующего газа используется воздух или кислород, характеризуется впечатляющими скоростями, однородным качеством резки и исключительно высоким сроком службы расходных деталей. Оптимизированные параметры резки можно задавать и контролировать одним действием, что упрощает эксплуатацию системы. Система MAXPRO200 обеспечивает надежную производительность в широком диапазоне промышленных применений, поскольку разработана для мощной механизированной и ручной резки и строжки в тяжелом цикле.

Максимальная производительность

Система MAXPRO200 максимизирует производительность за счет сочетания высоких скоростей резки и быстрых изменений процессов.

Самые высокие скорости резки в данном классе оборудования позволяют производить больше готовых деталей в час.
100%-ный рабочий цикл для самых жестких производственных условий.
Быстрый переход между резкой, строжкой, механизированной и ручной обработкой благодаря автоматической настройке, проводам, для подсоединения которых не требуются инструменты, возможности быстрого отключения резаков.

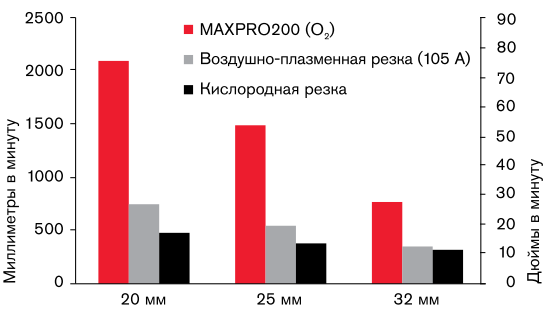

Высокие скорости резки = максимальная производительность

Простая эксплуатация

Самая простая в эксплуатации система воздушно-плазменной и кислородно-плазменной резки в своем классе: простота установки, эксплуатации, достижения максимальной производительности.

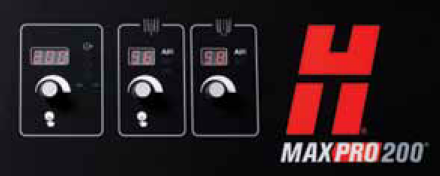

Понятный одноэтапный интерфейс и система автоматической регулировки подачи газа обеспечивают стабильные результаты без вмешательства оператора.

Расширенная диагностика упрощает поиск и устранение неисправностей и обслуживание.
Дополнительные каналы последовательной связи позволяют полностью контролировать систему с ЧПУ.

Технические характеристики
Производитель	*Hypertherm, США*
Значения входного напряжения	380 В перем. тока, 3-ф., 50 Гц, 57 А 400 В перем. тока, CE, 3-ф., 50–60 Гц, 54 А
Выходное напряжение	50 165 В пост. тока
Максимальный выходной ток	200 А
Номинальный рабочий цикл	100 % при 33 кВт, 40°C
Диапазон рабочих температур	от –10°C до +40°C
Коэффициент мощности	0,98 при выходной мощности 33 кВт
Максимальное напряжение холостого хода	360 В пост. тока
Размеры	1020 мм В, 690 мм Ш, 1050 мм Д
Вес	335 кг
Источник газа Плазмообразующий газ Защитный газ Давление подачи газа	Воздух, O2, N2 Воздух, N2 6,2 +/-0,7 бар

Операционные данные
Резка практически без образования окалины (низкоуглеродистая сталь)	20 мм
Толщина промышленного прожига (низкоуглеродистая сталь)	32 мм
Отрезная резка (низкоуглеродистая сталь)*	75 мм
Резка со скосом расходные детали на 200А поддерживают резку со скосом под углом 45°.

Материал	Ток, А	Толщина, ММ	Примерная скорость резки, мм/мин
Низкоуглеродистая сталь
Воздух плазмообразющий Воздух защитный	50	1 3	8050 3760
Воздух плазмообразющий Воздух защитный	130	6 12	3865 2045
Воздух плазмообразющий Воздух защитный	200	6 12 20 25 32 50	4885 2794 1415 940 630 215
O₂ плазмообразующий Воздух защитный	50	1 3	6775 3650
O₂ плазмообразующий Воздух защитный	130	6 12	3925 2200
O₂ плазмообразующий Воздух защитный	200	6 12 20 25 32 50	6210 3415 1920 1430 805 270
Нержавеющая сталь
N₂ плазмообразующий N₂ защитный	200	12 20	1140 220
Воздух плазмообразющий Воздух защитный	200	12 20	3050 1520

* Толщина материала, который можно отрезать при скорости 125 мм/мин с более низким качеством резки. Отрезную резку указанной толщины не следует выполнять часто.

Источник питания:
Максимальное напряжение холостого хода (OCV) (U₀)	360 В пост. тока
Максимальный выходной ток (I₂)	200 А
Выходное напряжение(U₂	50–165 В пост. тока
Номинальная мощность рабочего цикла (X)	100 % при 33 кВт, 40°C
Температура окружающей среды/рабочий цикл	Источники тока работают при температуре от –10°C до +40°C
Коэффициент мощности (cosφ)	0,98 при выходной мощности 33 кВт
Охлаждение	Воздух принудительной подачи (класс F)
Изоляция	Класс H

Артикул источника тока	078614	078615
Входящее напряжение (U₁), В	400	415
Фаза	3	3
Частота, Гц	50-60	50
Сила тока (I₁), А	54	52
Стандарт	CE/ГОСТ Р	CE/ГОСТ Р
Мощность, кВА (+/–10%) (U₁ x I₁ x 1,73)	37,4	37,4

Расходные детали механизированного резака Внешний вид Ваших расходных деталей может отличаться от деталей, изображенных на данных рисунках.

Воздух – низкоуглеродистая сталь / нержавеющая сталь / алюминий

Сила тока	Защитный экран	Защитный колпачок	Сопло	Завихритель	Электрод	Трубка вод. охл.
50 А	220532	220936	220890	220529	220528	220521
50 А	220532	220935 без выступа	220890	220529	220528	220521
130 А	220536	220936	220892	220488	220487	220521
130 А	220536	220935 без выступа	220892	220488	220487	220521
200 А	420045	220936	420044	220488	220937	220521
200 А	420045	220935 без выступа	420044	220488	220937	220521

O₂ – низкоуглеродистая сталь

Сила тока	Защитный экран	Защитный колпачок	Сопло	Завихритель	Электрод	Трубка вод. охл.
50 А	220532	220936	220891	220529	220528	220521
50 А	220532	220935 без выступа	220891	220529	220528	220521
130 А	220491	220936	220893	220488	220487	220521
130 А	220491	220935 без выступа	220893	220488	220487	220521
200 А	420832	220936	420831	220834	220937	220521
200 А	420832	220935 без выступа	420831	220834	220937	220521

N₂ – нержавеющая сталь / алюминий

Сила тока	Защитный экран	Защитный колпачок	Сопло	Завихритель	Электрод	Трубка вод. охл.
130 А	220536	220936	220892	220529	020415	220521
130 А	220536	220935 без выступа	220892	220529	020415	220521
200 А	420045	220936	420044	220529	020415	220521
200 А	420045	220935 без выступа	420044	220529	020415	220521

Расходные детали ручного резака Внешний вид Ваших расходных деталей может отличаться от деталей, изображенных на данных рисунках.

Воздух – низкоуглеродистая сталь / нержавеющая сталь / алюминий

Сила тока	Защитный экран	Защитный колпачок	Сопло	Завихритель	Электрод	Трубка вод. охл.
50 А	420063	220935	220890	220529	220528	220521
130 А	420061	220935	220892	220488	220487	220521
200 А	420058	220935	420044	220488	220937	220521
200 A, строжка	420067	220935	420066	220488	220937	220521

O₂ – низкоуглеродистая сталь

Сила тока	Защитный экран	Защитный колпачок	Сопло	Завихритель	Электрод	Трубка вод. охл.
50 А	420063	220935	220891	220529	220528	220521
130 А	420062	220935	220893	220488	220487	220521
200 А	420059	220935	420831	220834	220937	220521
