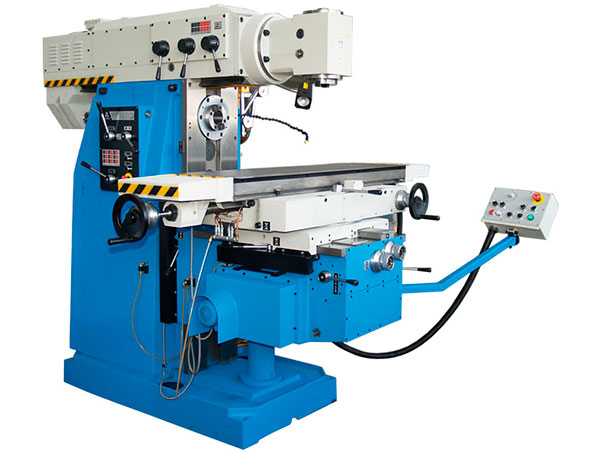

Широкоуниверсальный фрезерный станок серии FUV 321M

Широкоуниверсальный фрезерный станок серии FUV 321M предназначен для выполнения разных фрезерных операций для нужд общего машиностроения выполняемых с помощью цилиндрических дисковых, фасонных, торцевых модульных червячных и других фрез.

На станке можно обрабатывать различные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Моторизованный хобот позволяет быстро переналаживать станок при работе с вертикальным и горизонтальным шпинделями и выборе рабочей зоны вертикального шпинделя.

Возможна одновременная обработка двумя шпинделями. Станок осуществляет автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности станка могут быть расширены благодаря использованию универсальной фрезерной головки, установки УЦИ, пульта управления, делительной головки, круглого делительного стола, устройства для нарезания гребенок и других приборов и приспособлений.

Все основные части фрезерного станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

Технические характеристики:
Параметр		FUV 321M
Основные размеры	Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм: — наименьшее — наибольшее	30 490
Основные размеры	Расстояние от вертикального шпинделя до рабочей поверхности стола, мм: — наименьшее — наибольшее	170 630
Стол	Рабочая поверхность стола, мм	320х1350
	Поворот стола влево/вправо, град.	до 45
	Продольный ход стола, мм — при ручной подаче — при механической подаче	1000 980
	Поперечный ход стола, мм — при ручной подаче — при механической подаче	360 340
	Вертикальный ход стола, мм — при ручной подаче — при механической подаче	460 440
	Т-образные пазы, шт.	5
	Ширина Т-образных пазов, мм	18
	Расстояние между Т-образными пазами, мм	63
	Количество подач стола, шт.	бесступенчато
	Диапазон подач, мм/мин. — продольные — поперечные — вертикальные	10-1000 10-1000 4-415
	Быстрый ход, мм/мин. — продольный — поперечный — вертикальный	2500 2500 1040
Шпиндель	Передний конец шпинделя, ISO — вертикального — горизонтального	50 50
	Количество скоростей шпинделя, шт. — вертикального — горизонтального	12 18
	Диапазон оборотов шпинделя, минˉ¹ — вертикального — горизонтального стандартное исполнение — горизонтального специальное исполнение	45-2000 32-1600 40-2000
Привод	Электродвигатель привода, кВт — вертикального — горизонтального	4,0 7,5
Привод	Электродвигатель привода подач, кВт	2,2

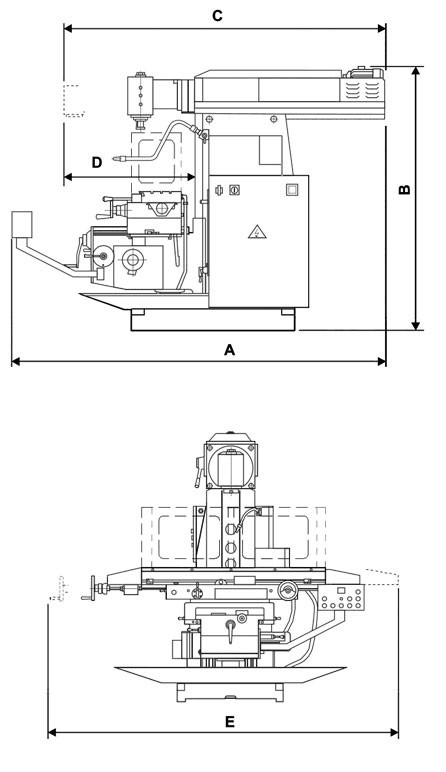

Габариты и вес	А (см. схему), мм	2755
	В, мм	2000
	С, мм	2775
	D, мм	1230
	Е, мм	3090
	Вес, кг	3430

Стандартная комплектация:

плавное бесступенчатое регулирование подачи по трем осям;
система централизованной смазки;
система охлаждения;
рабочее освещение;
набор ключей;
упаковка: на деревянном поддоне под пленкой.

Опции (заказываются вместе со станком на заводе):

Универсальная головка UFG вместо вертикальной головки VFG

Цифровая индикация подачи для осей Х и Y для бесступенчатой подачи

Панель управления подачей по трем осям

fresernyi-FUV-321M-panel-upravlenia

Устройство для перемещения продольного винта без зазора

Автоматический цикл продольного движения

Увеличенные обороты шпинделя до 40-2000 об/мин горизонтального шпинделя

Устройство цифровой индикации:

— DRS 321 для станков со столом 320 мм

— DRS 401 для станков со столом 400 мм

fresernyi-FUV-321M-indikazia

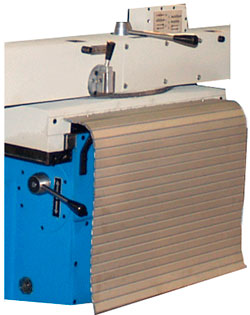

Защита направляющих по оси Y

fresernyi-FUV-321M-zashita

Дополнительные принадлежности (можно заказать отдельно от станка):

UDA 160	Универсальная делительная головка для станков со столом 320 и 400 мм: — высота центров – 160 мм, конус шпинделя – МТ 4.
KDM 250	Наклонный ротационный делительно-поворотный стол для всех типов станков
KDM 320-04	Горизонтальный и вертикальный ротационный делительно-поворотный круглый стол: — диаметр стола – 320 мм; — высота 120 мм; — центральное отверстие Ø40х10 / МТ 4; — ключ 18.
	Поворотные тиски, расстояние между губками 160 мм
	Регулируемая защита рабочего пространства с блокировкой
	Оправки короткие ISO 50: Ø22 Ø27 Ø32 Ø40
	Оправки длинные ISO 50: Ø22 Ø27 Ø32 Ø40
	Цанговый патрон ISO 50 с набором цанг
	Комплект зажимных элементов
