малый вес и компактность пильного узла при большой высоте пропила;
низкий уровень шума и вибрации;
наличие 3-х направляющих шкивов, покрытых вулканизированной резиной позволяет применять пилы шириной от 3-х мм для осуществления пиления по малым радиусам, а также увеличивает срок службы пил;
станок легко переоборудуется в шлифовальную установку при замене пилы на шлифовальную ленту;
пила находится в защитном кожухе, что обеспечивает безопасность оператора во время работы;
cтанок снабжен направляющими и поддерживающими роликами, что обеспечивает стабильное положение пилы во время обработки и повышает качество и точность деталей.

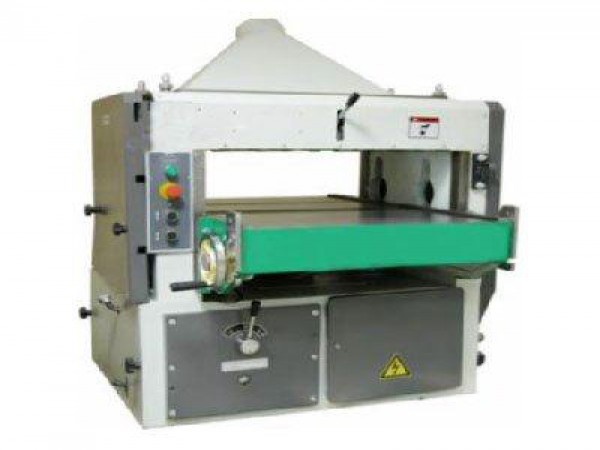

Технические характеристики:
Размеры обрабатываемой заготовки, мм: - ширина, наибольшая - толщина, наименьшая наибольшая - длина не менее
630 10 200 295
Разнотолщинность при обработке нескольких заготовок, мм
3
Размер стола, мм
1050х635
Толщина снимаемого слоя, наибольшая, мм
5
Диаметр ножевого вала, мм
125
Количество ножей, шт.
4
Скорость подачи заготовки, м /мин
7,5; 13; 24
Скорость перемещение стола: - механическая, мм/мин - ручная, мм/об
135 0,5
Частота вращения ножевого вала, об/мин
4 800
Количество электродвигателей, шт.
2
Мощность электродвигателя привода ножевого вала и подачи, кВт
7,5
Мощность электродвигателя привода перемещения (подъём/опускание) стола, кВт
0,37
Общая установленная мощность, кВт:
7,87
Габариты станка, мм: - длина - ширина - высота
1075 1050 1400
Габариты станка в упаковке (LxBxH), мм
1200х1200х1660
Масса, кг
1200
Дополнительная комплектация
ЛИТАЯ СТАНИНА Тяжелая чугунная литая станина и массивный рабочий стол полностью исключают вибрации при нагрузках и обеспечивают высокое качество обрабатываемой поверхности и долговечность работы станка без потери точностных параметров.
ПРИВОДНЫЕ ВАЛЬЦЫ Нижние и верхние приводные вальцы обеспечивают надежную и равномерную подачу заготовок, что обеспечивает высокое качество обработки и позволяет обрабатывать заготовки с большим припуском (до 5 мм).
МЕХАНИЗМ ПОДАЧИ Привод механизма подачи обладает практически "вечным" ресурсом. Все вальцы приводятся в движение одной цепью, для компенсации износа имеется механизм натяжения цепи. Весь привод закрыт защитным шумопоглощающим кожухом.
НОЖЕВОЙ ВАЛ Ножевой вал с четырьмя ножами и приводом от электродвигателя высокой мощности через клиноременную передачу с 4-мя ремнями обеспечивает высокое качество обрабатываемой поверхности с наибольшим припуском до 5 мм.
ОГРАЖДЕНИЕ НОЖЕВОГО ВАЛА Откидывающееся ограждение ножевого вала с патрубком эксгаустерной системы обеспечивает удобный доступ к режущему инструменту и полное удаление отходов обработки.
СЕКЦИОННЫЙ ВАЛЕЦ Секционный верхний подающий валец позволяет обрабатывать одновременно несколько заготовок с разнотолщинностью до 3 мм.Перед верхним подающим вальцом установлена когтевая защита, предотвращающая обратный выброс заготовки. Обеспечивается безопасность работы станка.
ПРИВОД НОЖЕВОГО ВАЛА Четырехручьевая клиноременная передача обеспечивает большой запас по мощности при высокой скорости подачи и большом съеме материала. Привод закрыт быстросъемным кожухом, который обеспечивает безопасную работу и легкий доступ для его технического обслуживания.
РЕДУКТОР ПРИВОДА ПОДАЧИ Привод редуктора осуществляется с помощью клиноременной передачи от электродвигателя, вращающего также ножевой вал. Редуктор имеет наливную и сливную горловину, которые для удобства обслуживания выведены на боковую панель рейсмуса.
РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ Рукоятка скорости подачи расположена на передней панели станка и имеет три фиксированных положения: 7,5; 13; 24 м/мин.
ВИНТОВЫЕ ПАРЫ Вертикальное перемещение стола осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя. Обеспечивается точное и быстрое позиционирование стола и исключает его перекос.
ЭЛЕКТРООБОРУДОВАНИЕ Настройка рабочего стола на толщину обрабатываемого изделия осуществляется с помощью электродвигателя с отчетом размера по цифровому индикатору с точность 0,01 мм. Точная поднастройка производится с помощью маховика с рукояткой.Достигается высокая точность настройки станка и сокращается время переналадки, что повышает производительность станка и обеспечивается удобство обслуживания.
РЕГУЛИРОВКА ПО ТОЛЩИНЕ ЗАГОТОВКИ Для более точной настройки станка предусмотрена возможность ручной регулировки с помощью маховика расположенного на рабочем столе.
РЕГУЛИРОВКА ПРИЖИМА ВАЛЬЦОВ В зависимости от условий обработки (порода древесины, скорость подачи и т.д.) предусмотрена регулировка усилий прижима верхних подающих роликов.
СИСТЕМА ЭЛЕКТРИЧЕСКИХ БЛОКИРОВОК Перемещение рабочего стола ограничено концевыми выключателями, которые автоматически отключают электропривод в крайних положениях стола, тем самым предохраняя его от поломок.
ДОПОЛНИТЕЛЬНЫЕ РОЛИКИ В комплект поставки входят три дополнительных ролика с установочными кронштейнами. Установка роликов позволяет без труда обрабатывать длинномерные заготовки.
