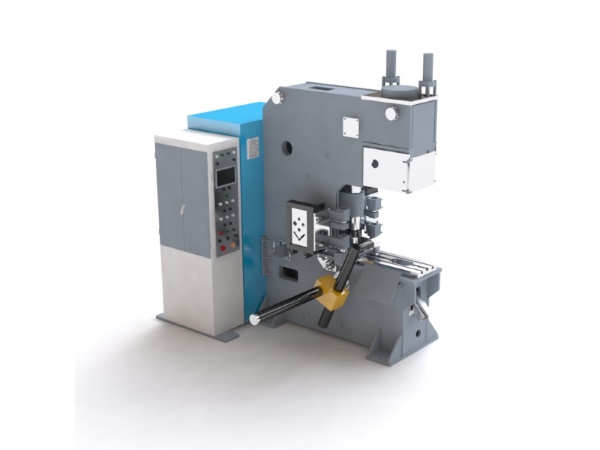

Пресс-ножницы комбинированные гидравлические усилием 1000 кН модели Н5630 предназначены для пробивки отверстий, отрезки сортового проката, фасонного (двутавр, швеллер, уголок) и простого профиля (круг, квадрат, полоса), зарубки и выполнения дополнительных операций: гибка, правка, запрессовка, выпрессовка, штамповка в пределах номинального усилия. Ножницы могут использоваться как самостоятельно, так и в составе комплексов и автоматических линий.
Н5630 - это модель, в которой удалось совместить около десятка единиц оборудования для выполнения разнообразных задач. Благодаря своей способности функционировать в автоматических линиях в рамках одной операции, эта модель ножниц считается универсальной и надежной. Они являются незаменимым инструментом в тех случаях, когда требуется выполнить операции по обработке металлических изделий. Незаменимым этот уникальный инструмент будет, если требуется выполнить:
Ножницы модели Н5630 подходят для самостоятельного использования, а также в качестве элемента автоматических линий и комплексов. Эта машина отличается высоким уровнем технологической многофункциональности и является наиболее универсальным инструментов среди аналогов, существующих на сегодняшний день. Пресс-ножницы от завода «Долина» обладают следующими преимуществами:
Технические характеристики: | |
Н5630 | |
Номинальное усилие, кН | 1000 |
Уголок, мм | |
наибольший размер | 160х160х12 |
наименьший размер | 70х70х6 |
Двутавр, номер | |
наибольший (номер) | 20 |
наименьший (номер) | 10 |
Швеллер, номер | |
наибольший (швеллер) | 20 |
наименьший (швеллер) | 10 |
Диаметр круга, мм | |
наибольший (мм) | 56 |
наименьший (мм) | 25 |
Сторона квадрата, мм | |
наибольшая, мм | 50 |
наименьшая, мм | 23 |
Толщина и ширина полосы, мм | |
наибольшая (мм) | 18х190 |
наименьшая (мм) | 8х190 |
Пробиваемое отверстие | |
диаметр отверстия, наибольший | 40 |
в материале толщиной, не более | 18 |
Наибольшие размеры вырубок за один ход | |
прямоугольных (90°) толщина, ширина, глубина | 10х65х90 |
угловых (90°) толщина, глубина | 10х46 |
Ход ползуна, мм | 0...100 |
Частота ходов ползуна при величине хода 20 мм, мин -1: | не менее 20 |
Расстояние от оси гидроцилиндра до станины, мм не менее | 510 |
Длина отрезаемой заготовки при работе с упором, мм | |
наибольшая | 1000 |
наименьшая | 50 |
Габаритные размеры, мм | 2400х1250х2000 |
Высота над уровнем пола, мм | 2500 |
Электродвигатель: | 4АМ132М4 |
мощность, кВт | 11 |
частота вращения, мин -1 | 1460 |
Масса, кг | 4600 |
Характеристика гидрооборудования: | |
Насос высокого давления: | А50НС32/2 |
число отводов, шт | 2 |
подача одного отвода, л/мин | 22 |
давление номинальное, МПа | 50 |
Насос низкого давления: | БГ12-24М |
число отводов, шт | 1 |
подача одного отвода, л/мин | 73 |
давление номинальное, МПа | 12,5 |
Давление рабочее, МПа, не более | |
в силовых магистралях | 27,0 |
в магистралях вспомогательных перемещений | 5,0 |
