Пресс листогибочный гидравлический ИБ1430Б

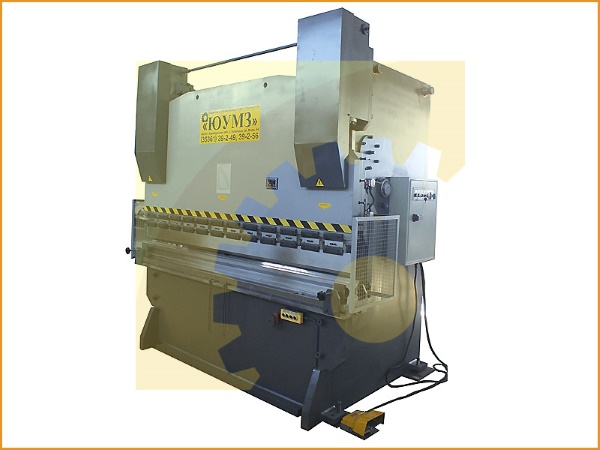

Листогиб ИБ1430Б (заводское обозначение ПЛГ-100) оснащен современным гидравлическим оборудованием и используется в различных областях машиностроения, где производится гибка листового металлопроката.

Листогибы ИБ1430Б (ПЛГ-100) состоят из станины, ползуна, главных цилиндров, привода механизма регулировки ползуна, инструмента, механизма зажима инструмента, гидропривода, шкафа электрооборудования и пульта управления.

Станина пресса сварной конструкции открытого типа. Две стойки вырезаны из целого листа, в верхней части стоек приварены платики для крепления гидроцилиндров (стойки соединены траверсой и столом). К передним торцам стоек крепятся направляющие, по которым перемещается ползун.

Положение направляющих относительно поверхности стола выставляется при сборке и фиксируется штифтами. Конструкция станины пресса предусматривает установку пресса на фундаменте и выверку его положения с помощью установочных винтов, которые контрятся гайками. Это позволяет точнее устанавливать пресс и производить выверку положения пресса при его эксплуатации.

Средняя часть траверсы служит привалочной поверхностью для установки гидропровода. Обработанные поверхности верхней части передних торцов стоек предназначены для крепления главных цилиндров. На наружной стороне левой стойки обеспечена установка блока манометра и подводящих трубок, а на правой стойке насоса централизованной системы жидкой смазки.

Стол пресса имеет два продольных Т-образных паза для крепления передних упоров и заднего упора. На верхней плоскости стола расположены поперечные пазы для установки ползушек, перемещающих матрицу. Инструмент для гибки универсален и состоит из пуансона и матрицы.

Последняя фиксируется посредством сухарей, которые крепятся установочными винтами к кронштейнам с фронтальной и тыльной сторон стола. Задний упор служит стопором листа при гибке. Он устанавливается в пазу Т-образной формы, который расположен на внутренней стороне стола, и фиксируется винтами в вертикальные ребра столешницы.

Упор листогиба возможно настроить на необходимый размер, привод упора электромеханический, ход регулируется с пульта - кнопочно, информация выводится на счетчик. Имеется ручная доводка - для этого используется маховик, имеющий счетчик, который вмонтирован в корпус с фронтальной стороны стола.

Листогиб ИБ1430Б (ПЛГ-100) имеет рабочую длину стола для гибки 4000 мм. Так же, возможно изготовление модификаций пресса с длиной стола 3200 мм (ИБ1430Б.01) и 2400 мм (ИБ1430Б.02)

Листогибочный пресс возможно оснастить системами ЧПУ с управлением от 2-х до 8-ми осей, что существенно повышает точность гиба и производительность работы листогиба.

Базовая:

1. пресс листогибочный в сборе;
2. эл.шкаф управления;
3. пульт управления (контроллер) на станине пресса;
4. переносная педаль управления;
5. универсальный гибочный инструмент (пуансон и матрица);
6. гибочный стол длиной 2000 мм, 2500 мм, 3200 мм, 4000 мм;
7. передняя поддержка листа с регулировкой по высоте и Т-образными пазами для установки доп.оборудования - 2 шт;
8. задний упор с электромеханическим приводом по оси Х и ручной настройкой по осям Z1 - Z2 и R
9. система компенсации прогиба балки;
10. ЗИП, руководство по эксплуатации, паспорт.

Дополнительное оборудование:

1. Пуль управления (контроллер) на поворотной стойке;
2. Установка системы ЧПУ по заказу Покупателя;
3. Задний упор с электромеханическим приводом по осям Х1- Х2,  Z1 - Z2 и R1 - R2. Подключение осей на заказ;
4. Гидравлическая система бомбирования (система компенсации прогиба стола);
5. Реечная система бомбирования (система компенсации прогиба стола);
6. Специализированный гибочный инструмент;
7. Система быстрой установки и съема гибочного инструмента;
8. Синхронизация прессов в тандем.
