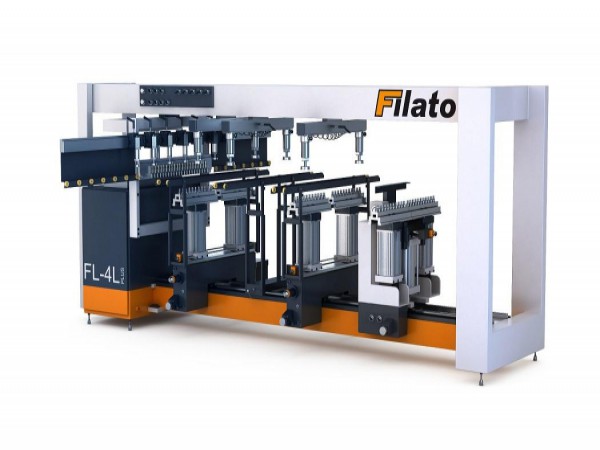

Полуавтоматический сверлильно-присадочный станок FL – 4L PLUS

НАЗНАЧЕНИЕ:

Сверлильно-присадочный станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в пласти в деталях корпусной мебели. Работа станка осуществляется в полуавтоматическом режиме.

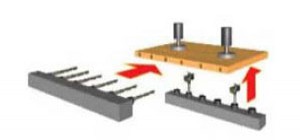

СХЕМА ОБРАБОТКИ:

ДВА ВАРИАНТА РАСПОЛОЖЕНИЯ СУППОРТОВ:

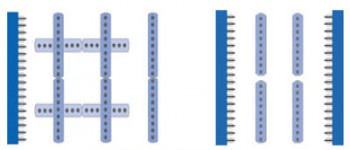

Рис.1 Вертикальное расположение крайнего правого суппорта. Рис.2 Горизонтальное расположение крайнего правого суппорта.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по крупносерийному производству мебели, а также других деревообрабатывающих производств.

  КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

КРАЙНИЙ ПРАВЫЙ СУППОРТ

Крайняя правая голова может работать как в вертикальном, так и в горизонтальном положении. Это позволяет обрабатывать большинство карт присадок за один проход.

ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ДАТЧИКИ

Перемещения вертикальных сверлильных суппортов с точностью отсчета размера 0,1 мм от ведущей компании "SIKO" обеспечивают высокую точность устанавливаемых размеров при настройке по ширине и, соответственно, высокую точность обработки, сокращение времени переналадки и удобство обслуживания.

СВЕРЛИЛЬНЫЕ СУППОРТЫ

Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90? с пневмофиксацией. Благодаря количеству сверлильных суппортов и их быстрой перенастройке станок проходного типа легко встраивается в технологическую линию и, соответственно, применяться на предприятиях с серийным производством.

ПНЕВМОТОРМОЗ

Установленный на суппортах пневмотормоз обеспечивает их равномерное перемещение, исключает перекос сверлильного суппорта и способствует точному позиционированию.

ПАНЕЛЬ ПУЛЬТА УПРАВЛЕНИЯ

Отличается эргономичностью и обеспечивает удобство работы и настройки станка. Работа на станке не требует от оператора высокой квалификации.

БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ

Удобное устройство для быстрой настройки глубины сверления. С помощью специальной шкалы выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

ПРОМЫШЛЕННЫЕ КОНТРОЛЛЕРЫ

Управление станком осуществляется за счет контроллеров производства "Siemens". Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.

ПЕРЕМЕЩЕНИЕ СУППОРТОВ

Осуществляется по высокоточным обслуживаемым призматическим направляющим, что обеспечивает высочайшую точность позиционирования.

БЛОК ПОДГОТОВКИ ВОЗДУХА

Осуществляется регулировка давления в пневмосистеме. Контроль уровня давления ведется по манометрам.

ПНЕВМОРАСПРЕДЕЛИТЕЛИ

Контроль распределения давления в пневмосистеме станка выполняетcя пневмораспределителями от ведущего производителя "NassMagnet" (Германия).
