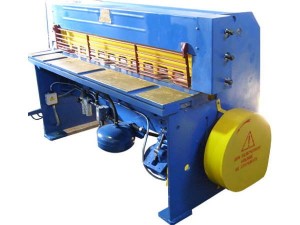

Ножницы серии «НД» с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте.
Обеспечивают высокую точность отрезаемых заготовок, деталей. Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах.
Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц. Кривошипные листовые ножницы с наклонным ножом мод.
НД3314Г предназначены для резки листового материала с пределом прочности 500МПа (50 кгс/мм2) и наибольшим размером поперечного сечения 2,5х1600мм. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, сельхозмашиностроения и других отраслях промышленности.
| Технические характеристики: | |
| Наименование параметров | Данные |
| Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм 2), мм: | |
| толщина | 2,5 |
| ширина | 1600 |
| Частота ходов ножа, мин –1: | 65 |
| холостых | 34 |
| при резке наибольших размеров разрезаемого металла | |
|
Угол наклона подвижного ножа
|
1°20’ |
|
Наибольшая длина отрезаемой полосы при работе с задним упором, мм
|
700 |
| Габаритные размеры ножниц в плане, мм: слева–направо, спереди–назад (без бокового упора), высота ножниц | 2300х1570х1470 |
|
Высота над уровнем пола от верхней кромки неподвижного ножа, мм
|
800 |
|
Масса ножниц, кг
|
2000 |
|
Расход сжатого воздуха за одно включение, л
|
0,25 |
|
Род тока питающей сети
|
Переменный трёхфазный |
|
Частота тока, Гц
|
50 |
|
Напряжение, В
|
380 |
|
Количество электродвигателей
|
1 |
|
Род тока электропривода ножниц
|
Переменный трёхфазный |
|
Напряжение силовой цепи, В
|
24 |
|
Напряжение цепи управления, В
|
24 |
|
Напряжение цепи освещения линии реза, В
|
24 |
|
Количество точек освещения
|
3 |
|
Режим работы электропривода ножниц
|
Одиночные и непрерывные ходы, толчковый, ручной проворот |
| Электродвигатель главного привода: | |
| тип | 4AМC100S4У3 |
| мощность, кВт | 3,2 |
| частота вращения, мин – 1 | 1395 |
