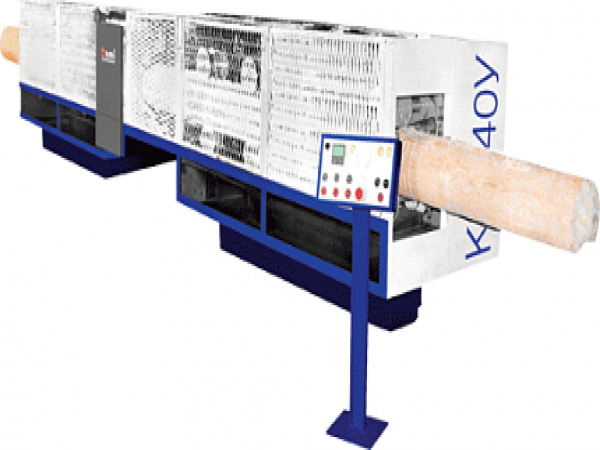

Оцилиндровочный станок проходного типа КТ-200У

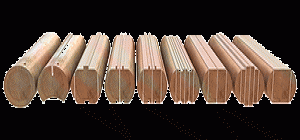

Универсальный оцилиндровочный комплекс предназначен для обработки низкосортной тонкомерной древесины с целью получения высококачественных строительных деталей. Применяется на крупных домостороительных производствах, а также в качестве фрезернопильного станка на лесопильных предприятиях средних и больших мощностей, промплощадках лесхозов, нижних складах лесозаготовительных предприятий расчетной производительностью 120 куб. м. Получаемые изделия:

• Оцилиндрованное бревно с продольным пазом
• Строительный брус
• Брус для строительства домов экспортного качества (при получении бруса и обрезной доски боковой горбыль имеет форму "блокхауз")
• Обрезной пиломатериал
• Половая доска
• Балки перекрытий, стропила

Принцип работы:

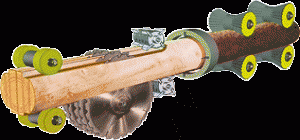

Станок работает следующим образом: бревно постуапет на подающий рольганг станка, захватывается двумя блоками с четырьмя синхронизированными рябухами механизма подачи, центрируется и подается в оцилиндрованный узел, который придает бревну цилиндрическую форму. Затем нижняя и верняя часть оцилиндрованного бревна обрабатывается фрезами, в зависимости от варианта раскроя.

При выходе из фрезерного узла изделие фиксируется направляющими, имеющие форму поверхности изделия полученную после фрезерования, что обеспечивает точную геометрию. Профилированное изделие захватывается блоком с четырьмя гладкими профилированными синхронизированными приемными роликами пильного узла и при необходимости распиливается на пиломатериалы. Далее установлен блок с двумя парами синхронизированных вытяжных рябух, позволяющий обеспечить гарантированный выход готовой продукции из станка к приемному рольгангу.

Условия эксплуатации:

Применение данного универсального комплекса позволяет работать на минимальных площадях и в неотапливаемых помещениях. Не требуется изготовления специального фундамента, достаточно ровной забетонированной площадки, что позволяет устанавливать станок под навесом на обыкновенные дорожные плиты (бетонка). Высокая надежность и простота в обслуживании не требует высокой квалификации персонала. Аналог - Wema Probst.

Отличительные особенности:

•надежная массивная станина, прошедшая специальную обработку исключает деформации и обеспечивает жесткость.

•Отличается от аналогов выполнением всех вышеперечисленных операций последовательно за один проход со средней производительностью 6-ти метровое бревно в минуту.

•Уникальная ромбовидная форма зубьев подающих рябух обеспечивает стабильную подачу заготовок любого качества в любых условиях (включая сильно обледенелые бревна).

•Специально разработанный прижимной механизм обеспечивает необходимое и достаточное давление для нормальной подачи бревна.

•Блок рябух, в отличие от всех конкурентов, синхронизирован с помощью зубчатых соединений, что позволяет оперативно перестраиваться на необходимый диаметр подаваемой заготовки. •Привод приемных и подающих рябух осуществляется двумя различными цепями с синхронизированным приводом.

•Специально разработанный механизм держателей ножей оцилиндровочного узла позволяет оперативно перестраиваться на различные размеры.

•3 черновых и 3 чистовых ножа в оцилиндровочном узле обеспечивают высокое качество поверхности обрабатываемого бревна.

•Специально разработаный подшипниковый узел оцилиндровочной головы гарантирует долгую и бесперебойную работу станка.

•Применение в станке запатентованных высокотехнологичных смазочных материалов многократно увеличивает срок службы трущихся деталей.

•Консольная система крепления нижнего и верхнего фрезерного вала дает возможность быстрой и легкой смены инструмента.

•В консольной части фрезерного вала подшипники 6-го класса точности разнесены на 250 мм, что обуславливает отсутствие биения на фрезерных валах.

•Использование мощных 11 кВт двигателей привода фрезерного вала и пятиручьевых шкивов позволяет обрабатывать заготовки с большим съемом как в мощных четырехсторонних станках тяжелого класса

•Использование специальной демпферной резины на приемных роликах создает нужное давление, необходимое для жесткого, но бережного приема заготовки.

•Металлические кожухи станка, выполненные в виде решетки, обеспечивают надежную защиту оператора и предоставляют возможность осуществлять визуальный контроль за узлами станка непосредственно в процессе работы.

•Удобный пульт управления разработан в соответствии с требованиями эргономики, что позволяет оператору осуществлять полное управление станком.

•Гибкая схема настройки комплекса позволяет получать широкий ассортимент пиломатериала.

•Огромная длина станины обеспечивает исключительную прямолинейность

•Наличие специальных направляющих, обеспечивающих точную геометрию получаемых изделий

Опции: Рекомендуем комплектовать станок подающим рольгангом (со специальным механизмом подъема первого ролика для компенсации сбежистости бревна) и приемным рольгангом, также регулируемым по высоте в зависимости от разиера готового изделия. По желанию заказчика комплекс может изготавливаться с бесступенчатой регулировкой скорости подачи, что позволяет увеличить производительность и уменьшить энергопотребление за счет выбора наиболее оптимальных режимов обработки.

Инструмент: Для комплексов оцилиндровки серии КТ мы рекомендуем:

• устанавливать дисковые пилы фирмы Freud с подрезными ножами. Это обеспечивает высокое качество получаемых изделий.
• Применение на фрезерных узлах ножей из быстрорежущей стали Р6М5

Черновые и чистовые ножи также изготовлены из быстрорежущей стали.

Дополнительное оборудование. Наличие заточного станка СЗТП -600 позволит вам независимо затачивать дисковые пилы. Также рекомендуем установить заточной станок для заточки и изготовления ножей любого профиля моделя ШС-4 (аналог Rondomat).
