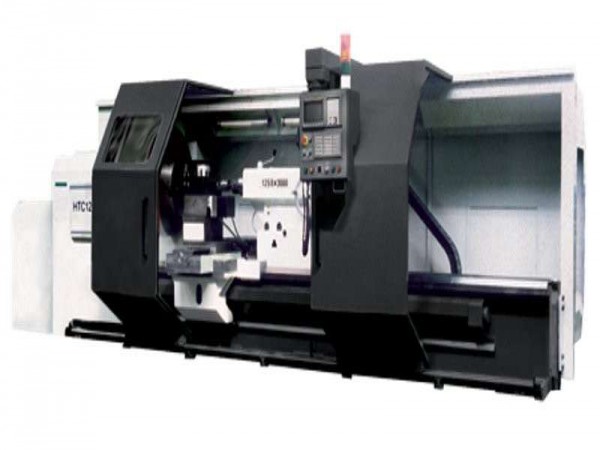

Токарные станки серии htc 45, htc 63,htc 80, htc 100, htc 125

Страна:Китай

Цена:по запросу

Макс. проворачиваемый Ø над станиной 520-1000мм, Макс. длина обработки 540-3000мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Токарные станки серии HTC 45, HTC 63,HTC 80, HTC 100, HTC 125

Токарные станки серии НТС позволяют обрабатывать самые различные детали для автомобильной, электротехнической, авиакосмической и нефтеперерабатывающей промышленности и др. Они обладают высокой производительностью и превосходной точностью.

Технические характеристики
Модель	Ед. изм.	HTC20z	HTC40z	HTC50z	HTC63z	HTC80z
Размер патрона	мм	∅210	∅250	∅304	∅400	∅500
Угол наклонной станины	°	45	45	45	45	45
Поворот над станиной	мм	∅400	∅500	∅600	∅810	∅1000
Поворот над салазками	мм	∅350	∅350	∅400	∅600	∅800
Размеры детали-диска	мм	∅200x100	∅400x200	∅500x200	∅630x300	∅800x300
Макс. длина обработки	мм	500	750/1000/1500	1000/1500	1000/1500/3000/4000/6000	1000/1500/3000/4000/6000
Скорости шпинделя: — оригинальный	об/мин	45~4000	40~2000	50~1600	50~1500	50~1300
— импортный	об/мин		10~3300	135~2000	50~2000	50~1800
Мощность главного привода	кВт	11/15	15/18.5 (AC)	22/30 (AC)	30/37 (AC)	37/45 (AC)
Конец шпинделя		A2–5	A2–6	A2–8	A2–8	A2–11
Диаметр отверстия шпинделя	мм	∅55	∅65	∅75	∅100	∅125
Быстрые перемещения X/Z	об/мин	10/12	8/12	8/12	8/10	8/10
Количество позиций инструмента		12	8/12 (опция)	8/12 (опция)	12	12
Отверстие инструмента	мм	∅30	∅40	∅40	∅50	∅50
Размеры инструмента	мм	20	25	25	32/25	32/25
Диаметр заднего центра	мм	∅80	∅125	∅125 (∅140)	∅160	∅160
Ход пиноли задней бабки	мм	100	150	150 (160)	120	120
Конус задней бабки		MT5	MT5	MT5	MT5	MT5
Крутящий момент моторов по осям X/Z	Нм	7/7	12/12	12/22	22/30	22/30
Точность позиционирования инструментальной головки	"	±4	±4	±4	±4	±4
Повторяемость инструментальной головки	"	±1.6	±1.6	±1.6	±1.6	±1.6
Точность индексирования по оси C	°	0.001/360	0.001/360	0.001/360	0.001/360	0.001/360
Точность позиционирования по оси С	"	24	36	36	48	48
Повторяемость по оси С	"	12	18	18	24	24
Макс. диаметр резьбы	мм	M4.5-M12	M4.5-M16	M4.5-M16	M4.5-M22	M4.5-M22
Макс. диаметр фрезерования	мм	2–16	2–20	2–20	3–26	3–26
Макс. диаметр сверления	мм	2–16	2–20	2–20	3–26	3–26
Точность — по оси X	мм	0.008	0.008/0.008/0.008	0.008/0.008	0.010/0.010/0.010/0.010/0.010	0.010/0.010/0.010/0.010/0.010
— по оси Z	мм	0.012	0.012/0.015/0.020	0.015/0.020	0.016/0.025/0.038/0.040/0.050	0.016/0.025/0.038/0.040/0.050
Повторяемость — по оси X	мм	0.006	0.006/0.006/0.006	0.006/0.006	0.006/0.006/0.006/0.006/0.006	0.006/0.006/0.006/0.006/0.006
— по оси Z	мм	0.007	0.007/0.008/0.012	0.008/0.012	0.008/0.012/0.020/0.020/0.020	0.008/0.012/0.020/0.020/0.020
Габариты (ДxШxВ)	мм	3730x1730x1710	3630x1960x1980 3880x2005x2236 4260x2020x2100	3710x2050x2150 4210x2500x2150	4390x2600x2500 5190x2600x2500 6690x2600x2500 7690x2600x2500 10600x2500x2710	4390x2600x2500 5190x2600x2500 6690x2600x2500 7690x2600x2500 10600x2500x2710
Вес	кг	5000	8750/9000/9800	10000/12000	14000/16000/22000/26000/35000	15000/17000/23000/27000/36000
