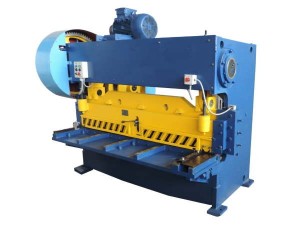

Ножницы листовые кривошипные (гильотинные) с наклонным ножом для листа 16х3150 мм модели НЛ3425 предназначены для резки листового проката толщиной до 16 мм и пределом прочности до 500 МПа.
Ножницы НЛ3425 могут найти применение в заготовительных цехах предприятий металлоконструкций, машиностроительных предприятиях, ремонтных и других заводах, при эксплуатации в климатических зонах с умеренным и холодным климатом (исполнение УХЛ), сухим и влажным тропическим (исполнение О); категория размещения 4 по ГОСТ 15150 – 69.
Как работают ножницы: От электродвигателя через клиноременную передачу и блок шестерен передается вращательное движение на коленчатый вал. Вращательное движение коленчатого вала посредством шатунов преобразовывается в движение ножевой балки возвратно-поступательного характера.
Наличие заднего упора позволяет получать любой размер отрезаемой части в пределах 1000 мм. При этом лист помещается на рабочий стол для удобства оператора.
Технические характеристики: |
Максимальное усилие реза, кН | 1000 |
Наибольшие размеры разрезаемого металла с временным сопротивлением до 500 МПа, мм | 16 х 3150 |
Расстояние от режущей кромки неподвижного ножа до станины (вылет), мм | без вылета |
Частота ходов ножа, мин -1: холостых, не менее при резке наибольших размеров разрезаемого металла, не более | 30 6 |
Угол наклона подвижного ножа | 1° 50’ |
Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 1000 |
Наименьшая длина отрезаемой полосы при работе с задним упором, мм | 85 |
Габаритные размеры в мм длина х ширина х высота | 3980х 2100х 2635 |
Масса, кг | 16000 |
Род тока | переменный, трехфазный |
Частота тока, Гц | 50 |
Напряжение цепи, В | |
силовой | 380 |
управления | 110 (переменного тока) |
сигнализации | 22 (переменного тока) |
освещения линии реза | 24 (переменного тока) |
Количество точек освещения линии реза | 3 |
Управление | Педальное, кнопочное |
Электродвигатель: | |
тип | 5АИ200 М2У2 |
мощность, кВт | 37 |
