Ножницы серии «НД» с ручной настройкой зазора между ножами и ручным приводом заднего упора. Задний упор предназначен для установки заданного размера отрезаемой заготовки. Ножницы серии надежны в работе, просты в эксплуатации, несложны в ремонте. Обеспечивают высокую точность отрезаемых заготовок, деталей.
Система смазки и электрооборудования позволяет их эксплуатацию в условиях низких температур, что невозможно при работе на гидравлических ножницах. Ввиду отсутствия подтекания масла, как это бывает при работе на гидравлических ножницах, обеспечивается чистота рабочей зоны ножниц.

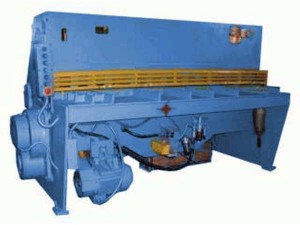

Кривошипные листовые ножницы с наклонным ножом НД3316АГ предназначены для резки листового металла с пределом прочности 500МПа и с наибольшими размерами поперечного сечения 4,0х2500мм.
Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях
Технические характеристики: | |
Наименование параметров | Данные |
Наибольшие размеры разрезаемого металла с временным сопротивлением 500МПа (50 кгс/мм 2), мм: | 4 |
толщина | 2500 |
ширина | |
Частота ходов ножа, мин –1: | 65 |
холостых | 22 |
при резке наибольших размеров разрезаемого металла | |
Угол наклона подвижного ножа
|
1°19’ |
Наибольшая длина отрезаемой полосы при работе с задним упором, мм
|
630 |
Габаритные размеры ножниц в плане, мм: слева–направо, спереди–назад (без бокового упора), высота ножниц | 3300х1630х1520 |
Высота над уровнем пола от верхней кромки неподвижного ножа, мм
|
1520 |
Масса ножниц, кг
|
3870 |
Расход сжатого воздуха за одно включение, л
|
0,25 |
Род тока питающей сети
|
Переменный трёхфазный |
Частота тока, Гц
|
50 |
Напряжение, В
|
380 |
Количество электродвигателей
|
1 |
Род тока электропривода ножниц
|
Переменный трёхфазный |
Напряжение силовой цепи, В
|
380 |
Напряжение цепи управления, В
|
24 |
Напряжение цепи освещения линии реза, В
|
24 |
Количество точек освещения
|
3 |
Режим работы электропривода ножниц
|
Одиночные и непрерывные ходы, толчковый, ручной проворот |
Электродвигатель главного привода: | |
тип | 4AМC132S4У3 |
мощность, кВт | 8,5 |
частота вращения, мин – 1 | 1395 |
