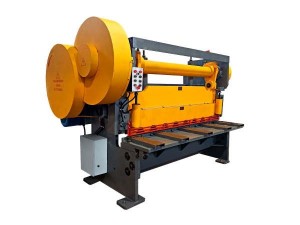

Ножницы гильотинные механические МНГ-16

Ножницы для резки листового и профильного материала модели: МНГ 16 (в дальнейшем ножницы), предназначены для резки листовой стали и проката с временным сопротивлением σ_вр = 500МПа.

Ножницы могут применятся в заготовительных и ремонтных цехах предприятий машиностроения различных отраслей промышленности при эксплуатации в климатических районах с умеренным и холодным климатом – исполнение УХЛ, сухим и влажным тропическим климатом исполнение 0, категория размещения 4 по ГОСТ 15151.

Нижнее значение температуры воздуха должно быть не менее -5^оС. Механические гильотинные ножницы МНГ-16 имеют в исполнении боковой упор, который предназначен для расположения материала заготовки под углом  или перпендикулярно линии реза.

Сама резка выполняется и  по разметке по боковому упору,  и с использованием  заднего упора. Станина данной механической гильотины МНГ-16 сварная, производится из листовой стали. Обе боковые стойки в конструкции станка соединены тремя стяжками и столом.

Стол, расположенный на оборудовании, к которому прикрепляется нижний нож, для установки нужного зазора имеет регулировку. Процесс резки  выполняется в  следующей последовательности: фиксирование материала  на  столе с  помощью гидравлических прижимов, это необходимо для того, чтобы не было лишних движений во время резки.

Дальше лезвие верхнее, которое  располагается на подвижной верхней балке,  совершает перемещение под воздействием  усилия  по направлению к неподвижному   лезвию, которое располагается снизу. Все это происходит  до их пересечения.
