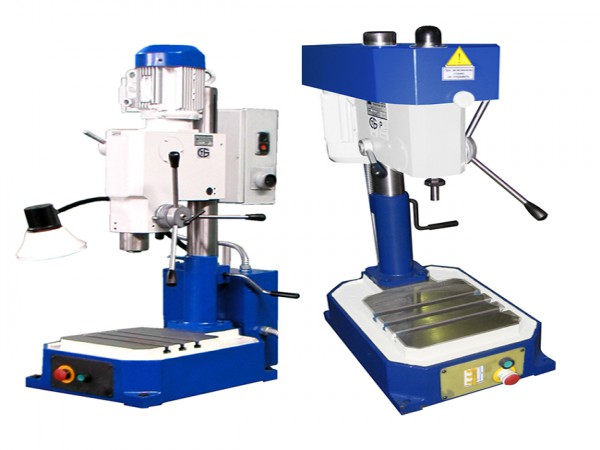

Настольно-сверлильные станки предназначены для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круглому лимбу штурвала. Станки позволяют выполнять следующие операции: - сверления, - зенкерования, - развертывания, - рассверливания (для ГС2116К), - нарезания резьб (для ГС2116К).
Технические характеристики:
Модель
ГС2112
ГС2116К
Наибольший условный диаметр сверления в стали, мм
12
18
Диапазон нарезаемой резьбы
-
М4…М12
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм, не менее
190
190
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты, мм наибольшее, не менее наименьшее, не более
450
100
400
100
Наибольший ход сверлильной головки, мм
250
200
Наибольший ход шпинделя, мм
100
Размер конуса шпинделя, мм наружный по ГОСТ 9953-82
внутренний по ГОСТ 25557-82
В18
-
Морзе 2
или В18*
Размер рабочей поверхности плиты, мм ширина длина
250
250
Количество Т-образных пазов
2
Расстояние между пазами
100
Ширина паза
14 Н14
Количество скоростей шпинделя
5
6
Пределы чисел оборотов шпинделя, об/мин.
450, 800, 1400, 2500, 4500
200, 320, 560, 800 1200, 2100
Мощность привода, кВт
0,55
0,75
Напряженность питающей сети, В
380
Габаритные размеры станка, мм не более длина ширина высота
780
420
982
640
460
1260
Масса станка (нетто/брутто), кг, не более
100/135
140/175
Габаритные размеры тумбы (LxBхH), мм не более
505х405х720
Масса тумбы, кг, не более
40
Масса станка с тумбой (нетто/брутто), кг, не более
