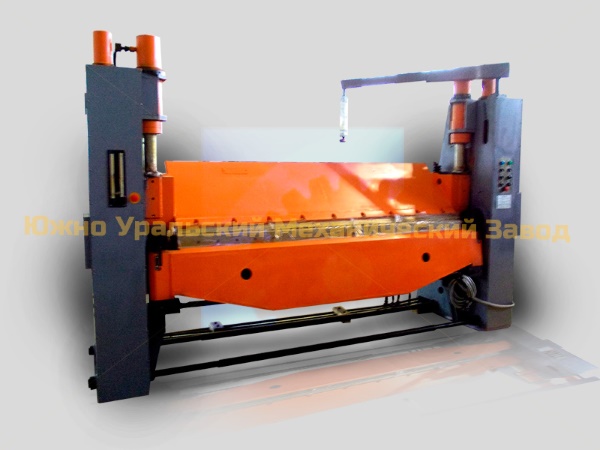

Машина ИВ2142 предназначена для гибки листового металлопроката с размерами 6 на 1600 мм



В соответствии с требованиями безопасности в машине ИВ2142 предусмотрены

: -    предохранительные клапаны, предотвращающие превышение установленного давления в гидросистеме;

-    подпорные клапаны, предотвращающие в любом промежуточном положении самопроизвольное опускание прижимной балки и поворот гибочной балки;

-    фиксаторы, удерживающие прижимную и гибочную балки в верхнем положении при ремонтных и наладочных работах;

-    блокировка, исключающая возможность включения машины при нахождении прижимной и гибочной балок в зафиксированном положении;

-    указатели положения заднего упора, заданного угла гибки и текущего угла поворота гибочной балки, высота подъема прижимной балки;

-    ограждение трубопроводов;

-    движение заднего упора прижимной и гибочной балок в режиме «Наладка», происходящие только во время нажатия на соответствующую кнопку.



Прекращение нажатия вызывает остановку этих механизмов в промежуточном положении.



**Фиксацию прижимной балки производить на высоте 210 мм. -    кнопку «Стоп общий»; -    переключателем режимов работы с замком. Ключ должен храниться у ответственного лица; -    на прижимной и гибочной балках - знаки безопасности; -    конечные переключатели, ограничивающие крайние положения заднего упора, прижимной и гибочной балок.



Схема кинематическая ИВ2142 (см.рис.) Балка прижимная движется поступательно под действием цилиндров 1. Балка гибочная совершает вращательное движение от цилиндров 2 через реечную передачу 3 и валы 4. Задний упор перемещается по ходовому винту 5, вращающемуся от электромотора через цепную передачу 7. Ручная доводка заднего упора осуществляется поворотом маховика, который через цепную передачу 9 связан с ходовым винтом 5. Положение заднего упора определяется по счетчику, который через коническую передачу 10 и цепные передачи 11 и 9 связан с ходовым винтом 5. Регулировка положения стола по высоте производится поворотом рукоятки 2, которая через червячные 13 и гайку 14 передает вращение опорным винтам стола 15. Регулировка положения балки производится вращением рукоятки 16, которая через конические зубчатые передачи 17 и червячные передачи 18 передает вращение гайкам 19 и винтам 20, на которых подвешена гибочная балка.





Схемой предусмотрено два режима работы ИВ2142: «Наладка», «Одиночный ход». При работе переключатель при помощи ключа ставится в положение «Работа». Электродвигатели насосов гидроагрегата включаются кнопкой. Перемещение заднего упора во всех режимах осуществляется кнопками. Движение происходит пока кнопка нажата. В крайних переднем и заднем положениях упора двигатель регулировки отключается конечными выключателями.



При нажатии кнопки SВ12 включаются электромагниты, открываются захваты листа. При наладке переключатель режимов ставится в положение «Наладка». Кнопкой SB8 включается рабочий ход прижимной балки. Балка движется вниз, прижимает лист. Обратный ход прижимной балки ИВ2142 включается кнопкой SB9. В исходном положении прижимной балки конечный выключатель отключает ее рабочий ход. Рабочий ход гибочной балки включается кнопкой SB10.



При достижении заданного угла гиба срабатывает конечный выключатель и балка останавливается. Обратный ход гибочной балки включается кнопкой SB11 и в исходном положении отключается конченым выключателем. При наладке кнопки SB8, SB9, SB10, SB11 работает в толчковом режиме. При одиночном ходе переключатель SA1 переводится в положение «Работа».



Кнопкой SB7 подается питание на управляющий диод, открывается и включает реле, которое подает напряжение на электромагниты. Насосы II и III начинают нагнетать масло в цилиндры прижимной балки. Балка движется вниз, прижимает лист, давление в цилиндрах растет. При давлении 180 кг/см² срабатывает реле давления и включает реле. Реле К1 включает рабочий ход гибочной балки. К2 отключает электромагниты. Насос II начинает работать на слив.



Дальнейший подъем давления в цилиндрах прижимной балки происходит за счет работы насоса III. При давлении 180 кг/см² срабатывает реле давления, включающее электромагниты и происходит рабочий ход гибочной балки. Гибочная балка в начале своего движения отключает конечный выключатель, который готовит цепь для включения YA7. Давление в цилиндрах прижимной балки во время гиба поддерживается насосом III. Рабочий ход гибочной балки ИВ2142 продолжается до конечного выключателя, отключающего электромагнит и реле.



При возвращении гибочной балки в исходное положение срабатывает бесконтактный выключатель, отключающий обратный ход гибочной балки и включающий электромагнит (обратный ход прижимной балки) в исходном положении прижимной балки срабатывает конечный выключатель и выключает реле, отключающее YA2 и YA5. Для совершения следующего цикла необходимо снова нажать кнопку SB7.
