Линия технического контроля лтк-4л-сп-11

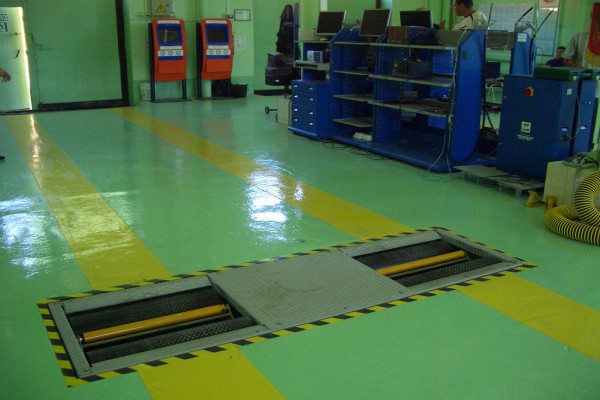

Линия предназначена для контроля технического состояния легковых автомобилей с нагрузкой на ось до 3о тонн при проведении технического осмотра, инспекционного контроля, а так же может использоваться для проведения ремонтных и регулировочных работ. Принцип работы линии заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в линию. Результаты измерений и визуального контроля фиксируются в программе линии автоматически по радиоканалу, а также вручную (через клавиатуру ПК или с помощью мобильного поста) и выводятся на экран монитора или распечатываются на принтере в форме диагностической карты, сводки тормозного стенда и заключения о техническом состоянии АТС. Технические данные на АТС выбираются из базы данных ПО ЛТК, имеющей средства для расширения. Регистрационные данные АТС вводятся вручную или автоматически из базы данных регистрации транспортных средств ГИБДД. Основу линий составляют тормозной стенд CТС-4-СП-11. Контрольно-измерительное оборудование, входящее в комплект поставки линии, размещается на подготовленных для установки этого оборудования площадках и приборных стойках. Выбор планировки размещения оборудования зависит от наличия или отсутствия смотровой канавы и подъемника в помещении, где будет расположена линия:

• без смотровой канавы и подъемника;
• с смотровой канавой;
• с подъемником П4.5-ПГ.

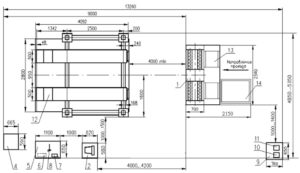

    ПЛАНИРОВКА ЛИНИЙ ЛТК-4Л-СП-11, ЛТК-4П-СП-11 С ПЛАТФОРМЕННЫМ ПОДЪЕМНИКОМ     1 — устройство опорное СТС; 2 – стойка управления СТС; 4 – прибор проверки фар; 5 – стойка приборная СП-4; 6 – измеритель люфта; 7 – прибор проверки прозрачности стекол; 8 – штангенциркуль; 9 – стойка приборная СП-3; 10 – газоанализатор; 11 – измеритель дымности; 12 – подъемник; 13 – тестер подвески; 14 – тестер увода. Позиции 13 и14 относятся только к линии ЛТК-4П-СП-11

Упаковочные характеристики линии ЛТК-4П-СП-11
Грузовое место	Масса, кг		Габаритные размеры, см	Состав грузового места
	нетто	брутто
№1/11	1060	1166,5	74х43х65	Газоанализатор, измеритель дымности, измеритель светового коэффициента пропускания автомобильных стекол, комплект эксплуатационных документов, манометр шинный, прибор для измерения люфта, течеискатель, программный продукт, секундомер, штангенциркуль, КБС
№2/11	450	493	238х75х37	Устройства опорные СТС-4-СП-11, комплект принадлежностей.
№3/11	96	136	90х178х80	Стойка приборная СП-6.
№4/11	15	20	46х46х39	Комплект монтажных частей, детали из комплекта инструмента и принадлежностей.
№5/11	28	40	86х55х21	Комплект для поверки стенда СТС-4
№6/11	73	88	106х53х55	Рама фундаментная СТН2А.00.20.100
№7/11	30	45	128х55х59	Комплект ПК* — опция за отдельную плату
№8/11	14	26	76х39х54	Прибор проверки фар
№9/11	11	16	175х11х54	Прибор проверки фар
№10/11	75	76	132х39х65	Стойка приборная СП-3
№11/11	75	76	132х39х65	Стойка приборная СП-4

Технические характеристики:
максимальная нагрузка на ось, кг	3.000
диаметр колес (по шине), мм	От 520 до 790
количество осей, не более	10
Расстояние между внутренними наружными торцами роликов, мм	800/2.200
Напряжение, В	380 ±10%
Установленная мощность электрооборудования, кВт, не более	8

Параметры и характеристики изделий входящих в линию:
Значение параметра		Пределы допускаемой относительной погрешности, %
Тормозной силы на одном колесе, кН	1 — 10	± 3
Силы, создаваемой на органе управления, Н	300 — 1000	± 4
Массы каждого взвешивающего устройства, кг	200–3000	± 3
Угла поворота рулевого колеса, град	0 — 55	± 0,5 град
Угла наклона светотеневой границы, угл. мин.	0 — 140	± 15 угл. мин
Силы света внешних световых приборов, кд	1 – 100 000	± 15
Содержания углеводородов, млн­1	0 – 3 000	± 6
Содержания оксида углерода, об. д. %	0 — 7,00	± 6
Содержания диоксида углерода, об. %	0 – 16	± 6
Содержания кислорода, об. д. %	0 – 21	± 6
Дымности, %	0 — 99,9	± 2
Светопропускания стекол, %	45 — 99	± 5

Состав линии:
№	кол-во
1	стенд СТС-4-СП-11 — контроль тормозных; систем; АТС с нагрузкой на ось до 3 т.	1
2	прибор ОПК — проверка внешних световых приборов АТС	1
3	газоанализатор АВГ-4–0.01 — контроль СО. СН, СО2, О2,?, отработавших газов АТС, тахометр, контроль температуры масла в картере двигателя	1
4	дымомер АВГ-1Д — контроль дымности дизельных двигателей, тахометр, контроль температуры масла в картере двигателя	1
5	прибор ИСС-1 — контроль светопропускания стекол	1
6	люфтомер ИСЛ-401МК – контроль угла поворота рулевого колеса до момента трогания управляемых колес автомобиля	1
7	комплект беспроводной связи КБС-04 – обеспечивает беспроводную связь между приборами, входящими в ЛТК, и персональным компьютером	1
8	програмный продукт	1
9	стойка приборная СП-3	1
10	стойка приборная СП-4	1
11	секундомер СОС пр–2б-2–000	1
12	комплект эксплуатационных документов	1
13	манометр шинный	1
14	штангенциркуль	1

* — в комплект поставки НЕ ВХОДЯТ комплект ПК и комплект инструментов для поверки тормозных стендов
