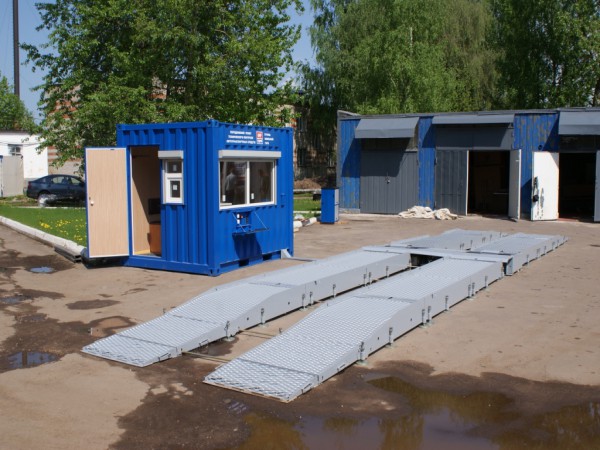

Передвижная универсальная линия технического контроля ЛТК-10У-СП-16 представляет собой комплекс с напольной установкой блока роликов тормозного стенда с эстакадой и оборудованным офисом. Предназначена для контроля технического состояния легковых и грузовых автомобилей, автобусов и автопоездов с нагрузкой на ось до 10 тонн, при проведении технического осмотра, инспекционного контроля, а также может использоваться для проведения ремонтных и регулировочных работ. Линия оборудована обогреваемым помещением (офисом) с комплектом офисной мебели, оргтехники и бытовых приборов. Методы проверки полностью соответствуют техническому регламенту.
Системы автомобиля, проверяемые при помощи средств технического диагностирования:
тормозная система
рулевое управление
элементы подвески и колеса
двигатель
внешние световые приборы
светопропускания стекол
Принцип работы линии:
последовательный сбор и программная обработка результатов измерений приборов, входящих в
состав линии, и визуального контроля технического состояния АТС;
результаты измерений от приборов передаются по беспроводной связи (Bluetooth) или радиоканалу
на ПК линии;
результаты визуального контроля вносятся техническим экспертом вручную через клавиатуру ПК;
измерения от всех приборов, входящих в состав линии, в режиме online отображаются на
мониторе ПК;
все проведенные осмотры архивируются в программе ПО ЛТК ГАРО и в любой момент могут быть
выведены на экран монитора, распечатаны, переданы на электронный носитель;
ПО ЛТК ГАРО формирует отчет для Единой автоматизированной информационной системы
технического осмотра (ЕАИСТО) Госавтоинспекции МВД России.
Программное обеспечение:
Программное обеспечение линий предусматривает формирование, хранение и передачу следующих данных:
регистрацию учетных данных проверяемого АТС;
регистрацию сведений о владельце АТС и оплате выполненных работ;
измерение показателей эффективности работы систем автомобиля;
регистрацию выявленных неисправностей по существующим нормативам;
оформление результатов проверки технического состояния АТС;
хранение полученных результатов осмотра;
составление статистических отчетных документов о ходе проверки АТС;
возможность видеорегистрации АТС, проходившей технический осмотр в автоматическом режиме;
возможность передачи данных в ЕАИСТО в автоматическом режиме;
печать диагностической карты (ДК);
печать фотографий АТС проходивших технический осмотр, включая печать ДК с фотографией АТС.
Технические характеристики:
Значение
Характеристики проверяемых автомобилей:
– максимальная нагрузка на ось, кг
10.000
– диаметр колес (по шине), мм
От 520 до 1.300
– количество осей, не более
10
Расстояние между внутренними/наружными торцами роликов, мм
800/2.800
Питание линии от трехфазной сети переменного тока
напряжение, В .…
380±10%
частота, Гц ….
50±1%
Установленная мощность электрооборудования, кВт, не более
22
Масса, кг, не более
6700
Параметры и характеристики изделий, входящих в линию:
Диапазоны измерения
Диапазон измерения тормозной силы на одном колесе, кН
От 1 до 6
От 3 до 30
Диапазон измерения силы, создаваемой на органе управления, Н
От 300 до 1.000
Диапазон измерения массы каждого взвешивающего устройства, кг
От 100 до 1.000
От 650 до 6.500
Диапазон измерения угла поворота рулевого колеса, град
От 0 до 55
Диапазон измерения угла наклона светотеневой границы, угл. мин.
От 0 до 140
Диапазон измерения силы света внешних световых приборов, кд
От 0 до 150.000
Диапазон измерения содержания углеводородов, объемная доля, млн?
От 0 до 3.000
Диапазон измерения содержания оксида углерода, объемная доля,%
От 0 до 7,00
Диапазон измерения содержания диоксида углерода, объемная доля, %
От 0 до 16
Диапазон измерения содержания кислорода, объемная доля, %
От 0 до 21
Диапазон измерения дымности,%
От 0 до 99,9
Диапазон измерения светопропускания стекол, %
От 45 до 99
Диапазон измерения давления воздуха в пневматическом или пневмогидравлическом тормозном приводе автотранспортных средств, МПа (бар)
От 0,2 до 1
(от 2 до 10)
Комплект поставки:
Наименование
Кол., шт.
Офис
1
Шкаф распределительный
1
Шкаф силовой
1
Короб
1
Мобильный кондиционер
1
Радиотелефон
1
Кресло
1
Огнетушитель
1
Аптечка
1
Светильник
1
Блок опорных устройств (левое, правое)
2
Эстакада
1
Комплект инструмента и принадлежностей
1
Датчик усилия на органе управления ТС (педаметр)
1
Комплект дистанционного управления
1
Электронный датчик давления в пневмоприводе
1
Модуль 4WD
1
Система взвешивания
1
Упоры колесные
2
Мостки переездные
2
Комплект беспроводной связи
1
Стойка приборная СП-4
1
Манометр шинный МД-214
1
Манометр шинный МД-231
1
Штангенциркуль
1
Прибор проверки фар ОПК
1
Газоанализатор АВГ-4
1
Дымомер АВГ-1Д
1
Прибор для измерения суммарного люфта рулевого управления ИСЛ-401
