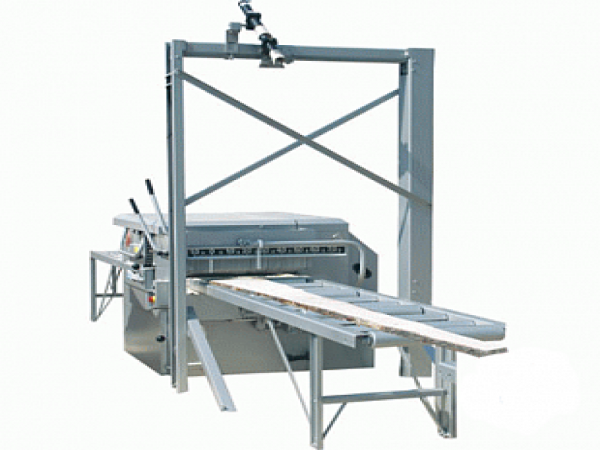

Кромкообрезной станок KME (Paul)

Фирма "PAUL" давно известна как производитель надёжных , высокопроизводительных кромкообрезных станков. С созданием первого кромкообрезного станка в 1948г. было положено успешное начало истории фирмы "PAUL" как производителя передовой, деревообрабатывающей техники. Именно эти станки, получившие название KME 2 и производящиеся начиная с 50-ых годов и по сегодняшний день, основали репутацию фирмы "PAUL"как компетентного и надёжного машиностроительного предприятия.

На данный момент более 7500 кромкообрезных и многопильных станков задействованы на ведущих деревообрабатывающих производствах всего мира. Фирма "PAUL" является всемирным лидером на рынке кромкообрезного оборудования, предлагает не только единичные станки, но и комплексные решения производственных линий для д/о и лесопильных рпоизводств.

НАЗНАЧЕНИЕ:

Предназначен для обрезки и продольного раскроя необрезного пиломатериала с целью получения обрезной доски необходимой ширины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в массовом и серийном производстве на лесопильных и деревообрабатывающих предприятиях высокой производительности в качестве станков второго ряда.

СХЕМА ОБРАБОТКИ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• компактная, закрытая форма
• надёжная, сварная конструкция
• массивная станина, исключающая вибрацию
• применение в конструкции высокоточных деталей
• крепление вращающихся деталей в пылезащитных подшипниковых опорах
• применение поверхностного упрочнения в конструкции пильного вала станка
• мощность главного привода до 75 кВт
• свободное пространство под пильным валом и нижними роликами позволяющее легко удалять опилки из рабочей зоны станка

  Станок может использоваться как кромкообрезной, так и в качестве многопильного станка. Могут быть в механическом, электрическом, частичном или полностью гидравлическом исполнении, с фиксированным пильным поставом или оснащённые плавающими пильными буксами количеством до 4-х штук , с мощностью привода до 75 кВт и бесступенчато регулируемой скоростью подачи заготовки.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

KME 2/750 в полном гидравлическом исполнении, с регулируемой при помощи регулировочной штанги плиьным поставом.

KME 2 /1000 с электро-механической регулировкой пильного вала

KME 2/750 с фиксированным пильным валом

СИСТЕМА ПОДАЧИ

Пять рифлёных вальцов системы подачи заготовки оснащённых приводом обеспечивают точную и надёжную подачу пиломатериала. Цепной привод пяти вальцов системы подачи заготовки обеспечивает бесперебойную долголетнюю работу всей системы в целом.

Регулировка скорости подачи заготовки осуществляется бесступенчато в диапазоне от 2 до 75 м/мин (опция от 2 до 90 м/мин) и устанавливается на ноль. Поверхность подающих вальцев - рифлёная.

Привод подачи осуществляется в стандартном исполнении посредством плавно регулируемого гидравлического редуктора. по желанию устанавливается усиленный привод подачи оснащённый гидромотором.

ПИЛЬНЫЙ ПОСТАВ: ФИКСИРОВАННЫЙ ИЛИ ПЛАВАЮЩИЙ

Как правило в стандартное оснащение станков входит:

• одна фиксированная пильная букса с полезной длиной 55мм (NSP 55)
• одна плавающая пильная букса с полезной длиной 110 мм (NSP 110)

По желанию станки изготавливаются с жёстким пильным поставом ( в этом случае станок применяется как многопильный) или с одной фиксированной и до 4-х плавающих пильных букс. Применяемые пилы диаметром 250-380 мм (250-460 для BM) можно фиксировать на пильных буксах с требуемым расстоянием при помощи дистанционных колец. Возможна установка пил непосредственно на пильном валу станка.

В ДЕТАЛЯХ РЕГУЛИРОВКА ВЫСОТЫ ПРОПИЛА И ПЕРЕУСТАНОВКА ПИЛЬНОГО ПОСТАВА

                              Рис.1                                     Рис.                                                          Рис.3

                             Рис.4                                                       Рис.5                                                    Рис.6
