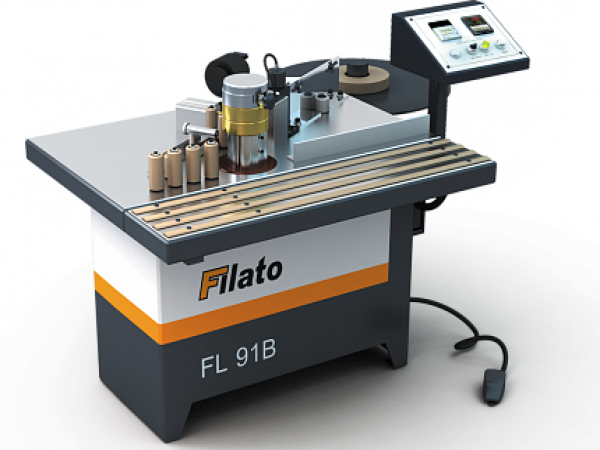

Кромкооблицовочный станок Filato FL-91B

Назначение:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. Приклеивание ведется при ручной подаче заготовки. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

Схема обработки

Область применения:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Отличительные особенности:

• Скорость подачи с плавной регулировкой 0-20 м/мин;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Два клеенаносящих вала;
• Резервуар для клея под клеенаносящими валами;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 3x80мм;
• Прижимные ролики быстросъемные в кол-ве 4 шт.;
• Приводной ролик с плавным изменением скорости подачи;
• Магазин подачи рулонного кромочного материала D600мм;
• Счетчик длины кромки;
• Пульт управления на передней панели станка;
• Регулятор сжатого воздуха, маслораспылитель;

Конструктивные особенности

Клеевой узел

•Два клеенаносящих вала обеспечивают наилучшее приклеивание кромки. Один вал наносит клей на деталь, второй вал на кромку. Идеальный вариант в случае использования рыхлого ДСП.

•Кеевой бачок 4 л. имеет нижнее расположение относительно клеенаносящих валов. Излишки клея стекают в клеевой бачок. Исключено попадание клея на рабочий стол и агрегаты станка.

•Время нагрева клея 15 мин.

•Винтовая точная настройка кол-ва клея на каждом валу обеспечивает аккуратный клеевой шов.

•Не требуется регулировка на толщину материала.

•На клеевом валу, который наносит клей на кромку установлена гребенка. Гребенка отжимает кромку от клеенаносящего вала, тем самым предотвращает налипание кромки на вал.

Пульт управления

•Пульт управления находиться на передней панели станка. Осуществляется: включение и выключение станка; установка температуры клея; находится счетчик длины кромки и регулировка скорости подачи.

•Смена режима обработки с криволинейных деталей на прямолинейные осуществляется с помощью переключателя.

Узел предварительной обрезки кромки из рулона (гильотина)

Управление гильотиной происходит автоматически с помощью концевого выключателя для прямолинейных деталей или счетчика длины кромки для криволинейных деталей.

•Достигается минимальный припуск с каждой стороны детали.

•Существенно упрощает работу оператора на станке

Счетчик длины

Фен для разогрева кромки

•Теплый воздух направлен на кромку. Кромка разогревается, становиться эластичной. Такая кромка хорошо ложится на криволинейные поверхности. Не пружинит и не ломается на изгибах. Исключен эффект белёсости на участках сгиба кромочного материала. •В холодное время подогрев кромки исключает отклеивание кромки.

Наклоняемый стол

•Наклоняемый стол 0-45 град. служит для приклеивания кромки на угловые торцы деталей. Такие детали используются при изготовлении мебели, фальшполов и стеновых панелей.

Блок подготовки воздуха

•Состоит из регулятора сжатого воздуха, маслораспылитель. •Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.
