Комбинированный раскроечный станок с фрезерным узлом SF 2

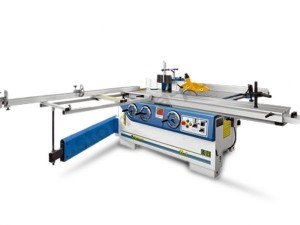

SF-2 — комбинированный двухоперационный фрезерно-циркулярный станок с форматно-раскроечной кареткой размерами 2300x350 мм, изготовленный в строгом соответствии с европейскими нормами по качеству и безопасности.
Жесткая конструкция, независимые двигатели, удобная эргономика и детально продуманная компоновка, компактные размеры. Сочетание функций двух основных станков с возможностью быстрого перехода от одного вида работ к другому без сложных перенастроек.
Технические характеристики:
ПИЛЬНЫЙ УЗЕЛ
Диаметр пильного диск – макс./ мин., mm
315/ Ø 250
Диаметр вала, mm
30
Макс. длина пропила с подрезноймодул, mm
2150
Макс. ширина пропила с паралельнойлинейкой,mm
1080
Макс. высота пропила, 90°/45°, mm
— придиаметр диске Ø 315mm
102/ 72
— придиаметр диске Ø 250mm
70/ 49
Мощность двигателя, kW (HP)
3.0(4.0)
Обороты вала, min-1
4000
Диаметр наконечника для аспирации, mm
120

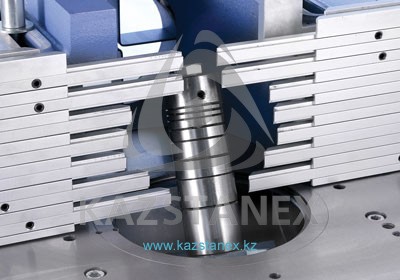

ФРЕЗЕРНЫЙ УЗЕЛ
Диаметр шпинделя, mm
30
Наклонение шпинделя
90° / 45°
Вертикальный ход шпинделя, mm
175
Полезная длина шпинделя, mm
125
Максимальный диаметр инструмента, mm: — при профилировании — при шипорезании
250Ø 300
Шпиндел с морзовы конус для заменяемыешпинделы
МК4
Диаметр отверстие в рабочего стола, mm
260
Максимальны диаметр / глубина спускания инструмента под рабочую поверхность стола, mm
250/ 60
Обороты шпинделя (двухскоростный), min-1
10000/ 8000/ 6000/5000/ 4000/ 3000
Мощность двигателя (двухскоростный), kW (HP)
3.2/4.2(4.3/5.5)
Диаметры наконечники для аспирации, mm — под рабочего стола — на защитный предохранитель
120Ø 120

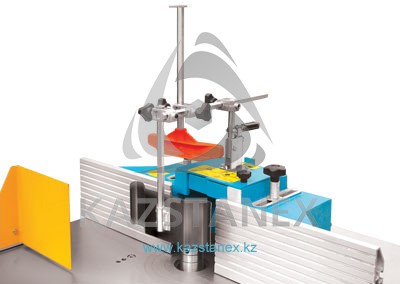

Предохранитель для фрезы с упорные линейки 2х L
350
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры рабочего стола, mm
1450x 650
Размеры форматного стола, mm
2300х 350
Размеры допольнителная рама к форматного стола L / B, mm
