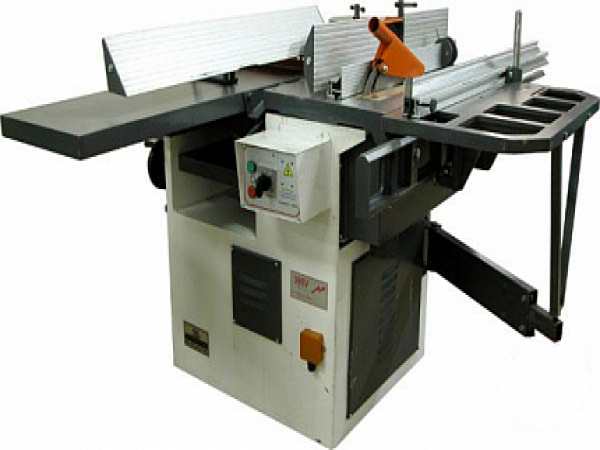

Комбинированные станки K5-260, 320, 400

Предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности. На станке выполняются следующие операции:

• продольной, поперечной и под углом распиловки дисковой пилой;
• строгание (фугование) по плоскости и кромке;
• сверление и фрезерование пазов;
• рейсмусование с автоподачей заготовки;
• фрезерование поверхностей различной конфигурации (копировальное устройство по заказу) и зарезание

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Жесткая станина и литые чугунные столы снижают вибрацию и обеспечивают высокую точность обработки длительное время.
• Привод шпинделей индивидуальные от 3-х электродвигателей.
• Высокое качество фрезерования обеспечивается вертикальным высокооборотным шпинделем и системой прижимов (по заказу).
• Для зарезания шипов и пиления поперек волокон и под углом служит торцовочная каретка.
• Пильный и фрезерный валы имеют возможность вертикального перемещения и при работе одного другой убирается в крайнее нижнее положение и отверстие заглушается.
• Рейсмусование с автоподачей через два приводных вала, при этом фуговальные столы откидываются, открывая удобный доступ к рейсмусовому столу.
• Сверлильно-пазовальный стол обеспечивает перемещения: в горизонтальной плоскости в любом направлении с помощью системы рычагов и вертикально – винтом с маховичком и ручкой.
• Для безопасной работы станок оборудован защитными устройствами и ограждениями: защитные кожуха имеют патрубки для присоединения стружкоотсосов.

Станок укомплектован эксцентриковыми прижимами, направляющими линейками и универсальным режущим инструментом.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ЭРГОНОМИЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Станок снабжен тремя двигателями.Подача питания с одного на другой двигатель производится при помощи переключателя.

ПИЛЬНЫЙ УЧАСТОК

Возможность продольного, поперечного и углового пиления.При торцевом пилении надежную фиксацию заготовки обеспечивает эксцентриковый прижим.

УЧАСТОК ФУГОВАНИЯ

Полированные столы с регулировками на входе и на выходе.Обеспечивается точная обработка.Формирование угла или снятие фасок производится от алюминиевого упора.

УЧАСТОК РЕЙСМУСОВАНИЯ

Рейсмусование производится с автоматической подачей, безопасность оператора обеспечивает когтевая защита,которая предотвращает выброс заготовки.Установка размера при помощи маховика.

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный вал диаметром 32 мм.(Нет проблем с инструментом).На защитном кожухе есть точная настройка направляющих, а также удобный и надежный прижим заготовки.

ШИПОРЕЗНАЯ КАРЕТКА

Размер рабочего стола каретки___.Ход каретки___. Движение каретки по литой направляющей при помощи группы подшипников.

СВЕРЛИЛЬНОПАЗОВАЛЬНЫЙ УЧАСТОК

На рабочем столе имеются фиксаторы для регулировки пазования по высоте,длине и глубине. Надежное крепление заготовки при помощи эксцентрикового прижима. Патрон фрезы закрыт кожухом.
