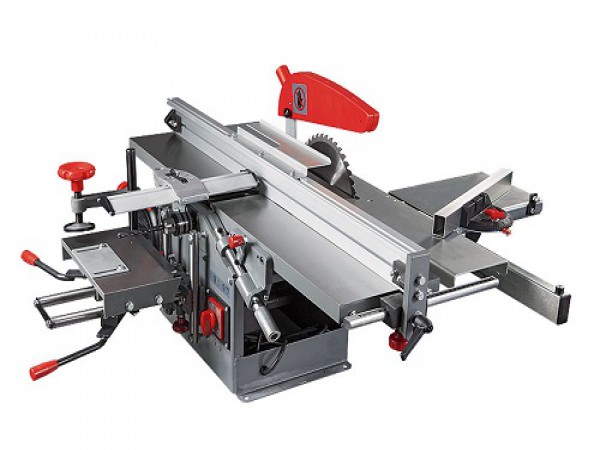

JKM-300 Комбинированный станок

ОСОБЕННОСТИ:

• Реверс электродвигателя

Пиление:

• Регулировка глубины пропила при работе на боковом столе и с кареткой
• Рабочий стол из чугунного литья
• Регулируемый параллельный упор
• Съемный регулируемый стол для выпиливания пазов и шипов

Подвижный стол (каретка):

• Подвижный стол из стального листа
• Поворотный упор подвижного стола с угловой разметкой

Строгание:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из алюминиевого профиля

Пазование:

• Регулируемый прижим заготовки
• Рычаги подачи по осям «X» и «Y»
• Регулировка по оси «Z» вращающимся «барашком»
• Рабочий стол из чугунного литья

Комбинированный станок JKM-300 удачно сочетает в себе большую мощность, широкую функциональность, высокую точность, надежность и долговечность. Наиболее важные части, такие как рабочие столы, кронштейны, направляющие и прочие ответственные детали сделаны из стали или литыми из чугуна.

Мощный асинхронный двигатель выгодно отличает станок, не требует обслуживания и способен подолгу работать без перерывов на охлаждение. Конструкция хорошо продумана и позволяет качественно выполнять целый ряд операций по обработке древесины.

Пиление. Продольную распиловку можно производить с помощью параллельного упора. Это мощный профиль из алюминия, с двух сторон закрепленный на чугунных кронштейнах (очень жесткая конструкция), перемещаемый вдоль миллиметровой шкалы. Максимальная ширина между упором и диском 300 мм. Распиловку поперек и под углом выполняют на подвижном столе (каретке). Обрабатываемые на ней детали располагают на ней, прижав к регулируемому упору (он оснащен транспортирной шкалой и поворачивается). Высота стола регулируется, что позволяет использовать пильный узел для выборки пазов. Отдельная операция – нарезание шипов и пазов с торца заготовки – требует подготовительных работ по переоборудованию станка, однако тоже предусмотрена его конструкцией и комплектацией.

Строгание. Ножевой вал с тремя перетачиваемыми ножами из быстрорежущей стали в сочетании со шлифовальными рабочими столами длиной 960 мм позволяет качественно выполнять фугование. Отдельного внимания заслуживает точный и удобный механизм регулировки высоты переднего стола. По-разному регулируя и переустанавливая все тот же параллельный упор, можно выполнять с высокой точностью стандартные строгальные операции: строгание под углом к базовой поверхности заготовки, снятие фаски под определенным углом и выборку четверти.

Сверление и пазование. Торец ножевого вала с противоположной от циркулярного диска стороны используется для установки трехкулачкового патрона. С помощью него можно зажимать сверла и фрезы с диаметром хвостовика до 13 мм. Для размещения и подачи заготовки предназначен чугунный стол, оборудованный прижимом. Стол установлен на крестообразных направляющих, подачу по ним производят двумя рукоятками; специальные муфты на штангах позволяют устанавливать пределы перемещений. Также возможна подача заготовки вдоль специального упора на фрезерном столе (в данном случае он жестко фиксируется). Сверлильно-пазовальные работы выполняют с обратным вращением двигателя, соответствующий переключатель предусмотрен.

Стандартная комплектация:

• Пильный диск по дереву Z40
• Упор для пиления и фугования
• Подвижный стол (каретка)
• Упор подвижного стола
• Комплект ножей (установлен на валу)
• Ограждение ножевого вала
• Пазовальный стол в комплекте с прижимом заготовки
• Сверлильный патрон
