Горизонтальные токарные обрабатывающие центры - серии lynx 220

Производитель:Doosan

Страна:Южная Корея

Цена:по запросу

Максимальный Ø 320 мм, Максимальная длина обработки 305 - 542 мм, главный шпиндель 15 / 11 кВт, Ø прутка 34-65 мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

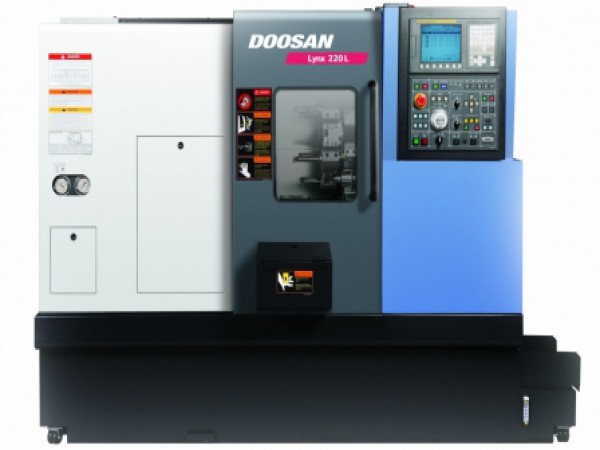

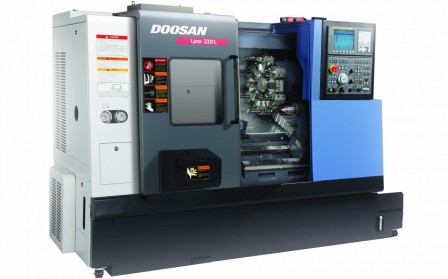

Горизонтальные токарные обрабатывающие центры - серии Lynx 220

Компактный высокоскоростной центр, выполняющий токарные и фрезерные операции. Токарный центр Lynx220 с контр-шпинделем и с системой ЧПУ Fanuc 0iTD создан для производителей, которым нужен небольшой, надежный и высокоэффективный станок для обработки сложных деталей с одной установки. Изготавливаемые элементы:

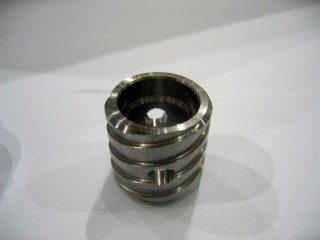

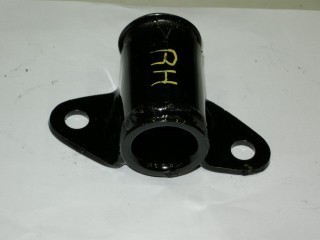

Изготавливаемые элементы:

Возможности обработки

Максимальный диаметр обработки (мм)320-320

Диаметр обрабатываемого прутка (мм)344534

Максимальная длина обработки (мм)322-542

Максимальный диаметр над суппортом (над салазками) (мм)290170290

ДвигателиСерводвигатель оси Х (кВт )1.81.81.8

Серводвигатель оси Z (кВт )1.81.81.8

Насос системы охлаждения (кВт )0.40.40.4

Главный шпиндель ()7.5/5.515 / 117.5/5.5

Револьверная головка

Скорость вращения приводного инструмента (об/мин)500050005000

Число инструментальных позиций (шт)8-8

Размеры инструмента для точения наружного диаметра (мм)25 x 2520 x 2025 x 25

Диаметр расточной оправки (борштанги) (мм)323232

Главный шпиндель

Миним. угол поворота шпинделя (ось C) (%)360360360

Скорость шпинделя (об/мин)500060005000

Каретка

Длина перемещений по оси X (мм)175450175

Длина перемещений по оси Z (мм)330330550

Технические характеристики:
	LYNX 220A	LYNX 220B	LYNX 220C
Возможности обработки
Максимальный диаметр обработки (мм)	320	320	320
Диаметр обрабатываемого прутка (мм)	45	51	65
Максимальная длина обработки (мм)	322	305	305
Максимальный диаметр над суппортом (над салазками) (мм)	290	290	290
Двигатели
Серводвигатель оси Х (кВт )	1.8	1.8	1.8
Серводвигатель оси Z (кВт )	1.8	1.8	1.8
Насос системы охлаждения (кВт )	0.4	0.4	0.4
Главный шпиндель (кВт )	15 / 11	15 / 11	15 / 11
Револьверная головка
Скорость вращения приводного инструмента (об/мин)	5000	5000	5000
Число инструментальных позиций (шт)	12	12	12
Размеры инструмента для точения наружного диаметра (мм)	25 x 25	25 x 25	25 x 25
Диаметр расточной оправки (борштанги) (мм)	40	40	40
Главный шпиндель
Миним. угол поворота шпинделя (ось C) (°)	360	360	360
Скорость шпинделя (об/мин)	6000	5000	4000
Каретка
Длина перемещений по оси X (мм)	175	175	175
Длина перемещений по оси Z (мм)	330	330	330

Технические характеристики:
	LYNX 220LA	LYNX 220LB	LYNX 220LC
Возможности обработки
Максимальный диаметр обработки (мм)	320	320	320
Диаметр обрабатываемого прутка (мм)	45	51	65
Максимальная длина обработки (мм)	542	525	525
Максимальный диаметр над суппортом (над салазками) (мм)	290	290	290
Двигатели
Серводвигатель оси Х (кВт )	1.8	1.8	1.8
Серводвигатель оси Z (кВт )	1.8	1.8	1.8
Насос системы охлаждения (кВт )	0.4	0.4	0.4
Главный шпиндель (кВт )	15 / 11	15 / 11	15 / 11
Револьверная головка
Скорость вращения приводного инструмента (об/мин)	5000	5000	5000
Число инструментальных позиций (шт)	12	12	12
Размеры инструмента для точения наружного диаметра (мм)	25 x 25	25 x 25	25 x 25
Диаметр расточной оправки (борштанги) (мм)	40	40	40
Главный шпиндель
Миним. угол поворота шпинделя (ось C) (°)	360	360	360
Скорость шпинделя (об/мин)	6000	5000	4000
Каретка
Длина перемещений по оси X (мм)	175	175	175
Длина перемещений по оси Z (мм)	550	550	550

Технические характеристики:
	LYNX 220M	LYNX 220LM	LYNX 220MC
Возможности обработки
Максимальный диаметр обработки (мм)	250	250	320
Диаметр обрабатываемого прутка (мм)	51	51	65
Максимальная длина обработки (мм)	290	510	290
Максимальный диаметр над суппортом (над салазками) (мм)	290	290	290
Двигатели
Серводвигатель оси Х (кВт )	1.8	1.8	1.8
Серводвигатель оси Z (кВт )	1.8	1.8	1.8
Насос системы охлаждения (кВт )	0.4	0.4	0.4
Главный шпиндель (кВт )	15 / 11	15 / 11	15 / 11
Револьверная головка
Скорость вращения приводного инструмента (об/мин)	5000	5000	5000
Число инструментальных позиций (шт)	12(24)	12(24)	12
Размеры инструмента для точения наружного диаметра (мм)	20×20	20×20	20×20
Диаметр расточной оправки (борштанги) (мм)	32/25	32/25	32
Главный шпиндель
Миним. угол поворота шпинделя (ось C) (°)	360	360	360
Скорость шпинделя (об/мин)	6000	6000	4500
Каретка
Длина перемещений по оси X (мм)	175	175	175
Длина перемещений по оси Z (мм)	330	550	330

Технические характеристики:
	LYNX 220LMC	LYNX 220LS	LYNX 220LSC
Возможности обработки
Максимальный диаметр обработки (мм)	320	380	380
Диаметр обрабатываемого прутка (мм)	65	51	65
Максимальная длина обработки (мм)	510	525	525
Максимальный диаметр над суппортом (над салазками) (мм)	290	400	400
Двигатели
Серводвигатель оси Х (кВт )	1.8	1.8	1.8
Серводвигатель оси Z (кВт )	1.8	1.8	1.8
Насос системы охлаждения (кВт )	0.4	0.4	0.4
Главный шпиндель (кВт )	15 / 11	15 / 11	15 / 11
Револьверная головка
Скорость вращения приводного инструмента (об/мин)	5000	5000	5000
Число инструментальных позиций (шт)	12	12	12
Размеры инструмента для точения наружного диаметра (мм)	20×20	25×25	25×25
Диаметр расточной оправки (борштанги) (мм)	32	40	40
Главный шпиндель
Миним. угол поворота шпинделя (ось C) (°)	360	360	360
Скорость шпинделя (об/мин)	4500	6000	4500
Каретка
Длина перемещений по оси X (мм)	175	205	205
Длина перемещений по оси Z (мм)	550	550	550

Технические характеристики:
	LYNX 220LMS	LYNX 220LMSC
Возможности обработки
Максимальный диаметр обработки (мм)	300	300
Диаметр обрабатываемого прутка (мм)	51	65
Максимальная длина обработки (мм)	510	510
Максимальный диаметр над суппортом (над салазками) (мм)	400	400
Двигатели
Серводвигатель оси Х (кВт )	1.8	1.8
Серводвигатель оси Z (кВт )	1.8	1.8
Насос системы охлаждения (кВт )	0.4	0.4
Главный шпиндель (кВт )	15 / 11	15 / 11
Револьверная головка
Скорость вращения приводного инструмента (об/мин)	5000	5000
Число инструментальных позиций (шт)	24	24
Размеры инструмента для точения наружного диаметра (мм)	20×20	20×20
Диаметр расточной оправки (борштанги) (мм)	40	40
Главный шпиндель
Миним. угол поворота шпинделя (ось C) (°)	360	360
Скорость шпинделя (об/мин)	6000	4500
Каретка
Длина перемещений по оси X (мм)	205	205
Длина перемещений по оси Z (мм)	550	550
