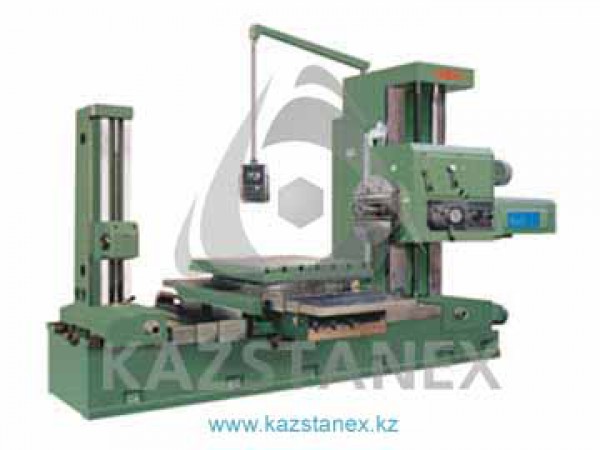

Горизонтальный сверлильно-фрезерный станок с панелью цифровой индикации серии TPX61 - это универсальная модель, которая подходит для обработки литых, стальных, различных нежелезных поверхностей.
Станок делает большие отверстия в заготовке. Он широко используется в машиностроении, металлургии, военной промышленности и др. Станок имеет защитное покрытие, что обеспечивает его долговечность и прочность.
Шпиндель станка отличается высокой прочностью. Централизованная система автоматического контроля обеспечивает высокую функциональность станка. Кроме того, станок оборудован предохранительными клапанами и соответствует всем нормам безопасности.
Это максимально удобное и надёжное в работе устройство. Рабочий стол оборудован оптическим устройством позиционирования 4×90%, что обеспечивает высокую точность обработки.
Технические характеристики: | |||||||||
Модель | TPX6111B | TPX6111B/2 | TPX6111B/3 | TPX6113 | TPX6113/2 | ||||
Шпиндель | Диаметр | мм | 110 | 110 | 110 | 130 | 130 | ||
Конус | , | Morse No6 (ISO7:24No50) | Morse No6 (ISO7:24No50) | Morse No6 (ISO7:24No50) | Metric 80 (дополнительно ISO7:24No50) | Metric 80 (дополнительно ISO7:24No50) | |||
Максимальный крутящийся момент двигателя | Нм | 1225 | 1225 | 1225 | 3136 | 3136 | |||
Осевое усилие | Н | 12250 | 12250 | 12250 | 31360 | 31360 | |||
Кол-во скоростей | , | 22 | 22 | 22 | 24 | 24 | |||
Скорость двигателя | об/мин | 8-1000 | 8-1000 | 8-1000 | 4-800 | 4-800 | |||
Мощность главного двигателя | кВт | 7.5 | 7.5 | 7.5 | 15 | 15 | |||
Радиальный суппорт | Максимальный крутящийся момент двигателя | Нм | 1960 | 1960 | 1960 | 4900 | 4900 | ||
Диаметр | мм | 600 | 600 | 600 | 750 | 750 | |||
Скорость двигателя | об/мин | 4-200 | 4-200 | 4-200 | 2.5-125 | 2.5-125 | |||
Кол-во скоростей | , | 18 | 18 | 18 | 18 | 18 | |||
Стол | Площадь рабочей поверхности (ДxШ) | мм | 1100x960 | 1100x960 | 1250x1100 | 1600x1400 | 1800x1600 | ||
Максимальная грузоподъёмность | кг | 2500 | 2500 | 3000 | 8000 | 10000 | |||
T-образный паз | мм | 22 | 22 | 22 | 28 | 28 | |||
Кол-воT-образных пазов | , | 7 | 7 | 7 | 9 | 11 | |||
Параметры обработки | Ход по оси X | мм | 900 | 1250 | 1600 | 1600 | 2000 | ||
Ход по оси Y | мм | 900 | 900 | 1200 | 1400 | 1800 | |||
Ход по оси Z | мм | 1400 | 1400 | 1400 | 2000 | 2000 | |||
Ход шпинделя по оси W | мм | 600 | 600 | 600 | 900 | 900 | |||
Ход радиального суппорта по оси U travel | мм | 180 | 180 | 180 | 250 | 250 | |||
Вращение стола (осьB) | % | 360 | 360 | 360 | 360 | 360 | |||
Расстояние от торца шпинделя до рабочей поверхности стола | мм | 0 | 0 | 0 | 0 | 0 | |||
Подача | Быстрая подача (X/Y/Z/W) | мм/мин | 2500 | 2500 | 2500 | 2500 | 2500 | ||
Осевая скорость при вращении шпинделя (X/Y/Z/W) | мм/вращ | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 | |||
Скорость подачи (X/Y/Z/W) | мм/мин | , | , | , | , | , | |||
Точность | Измерительная система (X/Y/Z) (дополнительно по оси Z) | мм | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | ||
Измерительная система по оси B (дополнительно по оси B) | % | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |||
Основные параметры | Габаритные размеры (ДxШxВ) | мм | 4910x2454 x2750 | 4910x2870 x2750 | 5120x3380 x3100 | 6995x3647 x3442 | 7030x4665 x3800 | ||
Вес | кг | 13000 | 14500 | 18000 | 24500 | 29300 |
