Гильотина с чпу

ГИЛЬОТИНА С ЧПУ

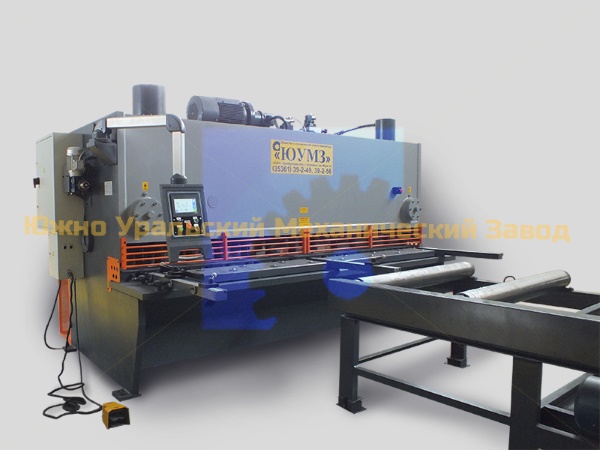

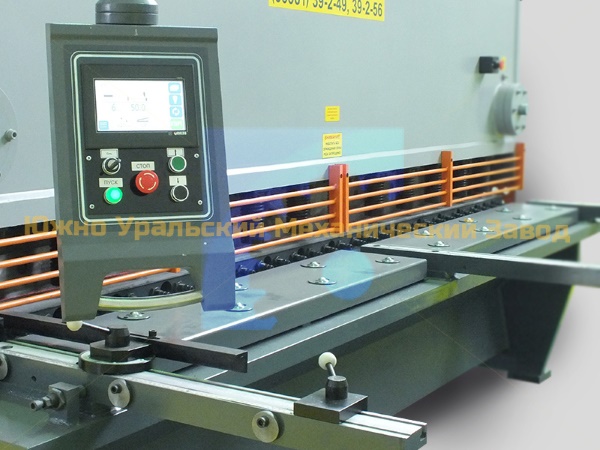

Каждая модель гильотинных гидравлических ножниц производства по заказу клиента может быть оснащена системой ЧПУ. Управление располагается на выносной поворотной консоли, что гораздо удобнее стандартного пульта управления на станине.

Основные настройки, такие как зазор между ножами и угол наклона ножевой балки автоматизированы, оператор вводит лишь толщину и марку металла, а так же количество резов и движение заднего упора. Кроме очевидного удобства по настройке работы ножниц, система ЧПУ позволяет ускорить процесс резания металла, так как достаточно один раз ввести программу работы для каждой операции и сохранить ее в памяти, затем можно работать по сохраненным программам.

Так же, на порядок увеличивается точность реза, так как на базовые комплектации ножниц устанавливается задний упор с точностью позиционирования 1 мм, а на комплектации с ЧПУ задний упор с точностью позиционирования 0,1 мм. Ввод данных и все настройки осуществляются на цветном сенсорном дисплее.

Система ЧПУ самостоятельно осуществляет контроль за движением заднего упора, зазором между ножами, углом наклона ножевой балки, количеством резов и т. д. На ножницы могут быть установлены системы числового программного управления с контроллером фирмы OVEN, Siemens, OMRON, Delem и других. Основные параметры, которые можно выбрать с пульта касанием на экране и установить:

• Марку металла;
• Толщину металла;
• Длину реза;
• Количество требуемых резов;
• Зазор между ножами;
• Угол наклона ножей;
• Позицию заднего упора с возможностью отхода упора во время резки.

Кроме автоматического режима оператор имеет возможность ручного ввода угла наклона ножевой балки и зазора между ножами. Для безопасности работы каждый ход совершается от нажатия педали. Совершив нужное количество ходов, станок начинает выставлять зазор и задний упор для второй позиции.

После прохождения всех позиций станок переходит в ручной режим, оставляя параметры последней позиции. Кнопки «изменения зазора», «заднего упора» и «угла между ножами» на сенсорном дисплее продублированы и выведены на пульт отдельными кнопками.

Так же в меню сенсорной панели имеются кнопки включения освещения, включения маслостанции, подменю – для настройки зазора между ножами и заднего упора (выставления крайних точек режущих ножей и заднего упора). Регулировка хода верхней (режущей) балки. Дополнительно система ЧПУ может управлять дополнительными устройствами, такими как поддержка листа, рольганг откатная тележка и др.
