Гидравлический ленточнопильный колонный станок stalex tbk-4228а с поворотной рамой

Гидравлический ленточнопильный колонный станок Stalex TBK-4228А с поворотной рамой

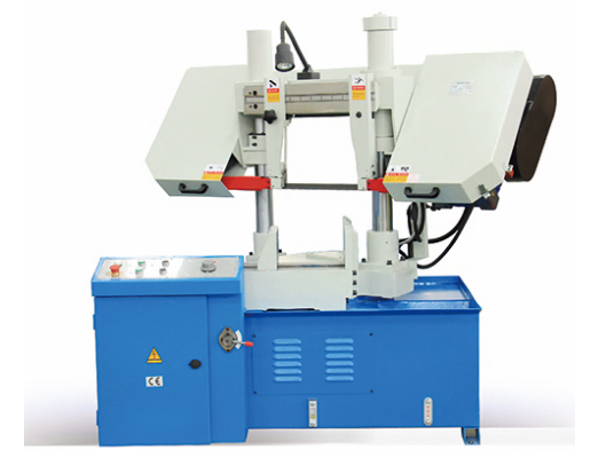

Модель Stalex TBK-4228А является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом от 0° (90°) до 45°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы - Поворотный механизм при двухколонной конструкции (угол резки от 0°-30°-45°) - Опускание и подъем рамы осуществляется за счет гидравлики автоматически - Станок управляется трёхфазным двигателем. - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин - Термозащита электродвигателя - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно - Тиски гидравлические с возможностью быстрого зажима заготовок - 3 скорости вращения полотна - Подсветка зоны резания - Клиноременной привод - Гидравлическая система регулирования усилия резания с переменной скоростью - Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3625 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

*далее узлы станка

В стандартную комплектацию входят: - ленточнопильный станок - ленточнопильное полотно установленное на станке - регулируемый упор - 240 мм - набор ключей
