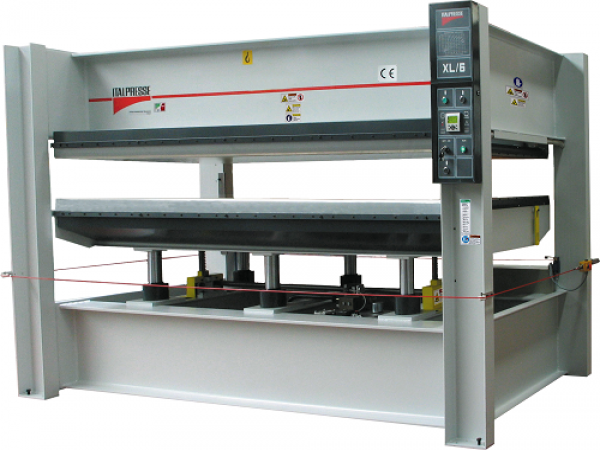

Гидравлический горячий пресс с плоскими столами GAMMA T-90 30-13 PA BO

СХЕМА ОБРАБОТКИ:

НАЗНАЧЕНИЕ

Предназначен для двухсторонней облицовки плитных материалов типа ДСП, МДФ, клееный щит, дверное полотно, декоративными бумагами, шпоном, пластиком, а также для сборки плоских дверных полотен с применением клеев горячего отверждения и клеев на основе ПВА.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Предприятия и цеха по производству дверей, столешниц, мебельных и стеновых панелей облицованных шпоном ценных пород дерева и декоративными

КОНСТРУКЦИЯ

• Конструкция пресса выполнена из жестких стальных балок, сваренных по специальным высокоточным шаблонам. Подвижные и неподвижные плиты а также базовые поверхности, обработаны на тяжелых фрезерных станках с ЧПУ. Двойная система зубчатых реек, соединенных между собой торсионной тягой, гарантирует параллельность столов во время подъема и опускания подвижного стола пресса. Между конструкций пресса и нагреваемым столом помещается термоизоляционный материал.
• Гидродинамическое оборудование состоит из гидродинамической станции производства фирмы HAWE (Германия) с двойным насосом, погруженным в масло.
• Насос быстрого закрытия с высокой производительностью и низким давлением.
• Насос рабочий медленного нагнетания давления, малой производительности и высокого давления.
• Масляная гидростанция, снабженная механическим клапаном безопасности и электроклапаном управления, установлена на масляном бачке. Размер бака гарантирует бесперебойную работу гидродинамического оборудования.
• Гидроцилиндры и штоки поршней изготавливаются из бесшовных труб. Сварные конструкции выполнены роботизированными сварочными станками. Механическая обработка выполнены на станках с ЧПУ. Штоки цилиндров отполированы и хромированы гальваническим покрытием повышенной толщины.

Сборная плита состоит из змеевика, выполненного из трубы квадратного сечения который служит для циркуляции теплоносителя внутри плиты. Змеевик закреплен между толстыми стальными листами , которые придают прочность конструкции и позволяют равномерно распределять тепло. Для улучшения передачи тепла к заготовкам рабочие поверхности плит покрыты высококачественным листовым алюминием

СИСТЕМА КОНТРОЛЯ И УПРАВЛЕНИЯ

Панель управления содержит: - Кнопку перемещения подвижного стола. - Индикатор наличия напряжения. - Кнопку аварийного останова. - Цифровой дисплей для ввода данных и управления различными функциями, среди которых: 1) ввод и отображение значения рабочего давления; 2) ввод и отображение значения рабочей температуры; 3) ввод и отображение значения таймера времени прессования; 4) ввод времени автоматического включения нагревающего оборудования с возможностью программирования всех дней недели; 5) диагностика для информирования об отклонениях в работе станка.

УСТРОЙСТВА БЕЗОПАСНОСТИ

• Двухкнопочное включение закрытия столов исключает смыкание плит при нажатии оператором только одной кнопки.
• Периметральный защитный трос позволяет остановить работу с любой стороны пресса

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Датчик параллельности хода столов EFC – устройство, которое блокирует движение плиты пресса в случае неправильной загрузки пресса либо неравномерности работы гидроцилиндров. Панель управления с расширенными функциями управления и цветным сенсорным 5,7" дисплеем.

Дополнительные функции управления режимами прессования:

• Настройка величины раскрытия плит
• Энергосберегающий режим работы бойлера использующий 50% мощности
• Диагностика работы систем пресса с отображением неисправностей на дисплее
• Запись в память параметров прессования (до 200 рабочих программ)
• Отображение на графическом дисплее рекомендованного расположения панелей в зависимости от их размеров.
