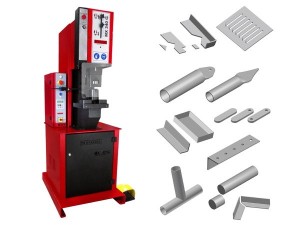

Гидравлические пресс-ножницы MX340G

Многофункциональный гидравлический пробивной пресс МХ340G Nargesa с  максимальным усилием более 40 тонн. Наличие горловины, максимальная длина хода гидроцилиндра и широкая рабочая столешница превращают этот станок в универсальный инструмент: он пробивает отверстия, сгибает, режет, выгибает формы и т.д.

Гидравлические пресс-ножницы МX340G Nargesa отличаются многофункциональностью и выполняют множество операций, таких как, перфорирование листового металла, полосового металла, трубы, уголка, швеллера U-образного профиля, (тавра, швеллера UPN, двутавра IPN… Гибка, резка, пробивка...Его можно приспособить к любому виду матрицы, даже самостоятельно изготовленной заказчиком.. Гидравлический пробивной пресс многофункционален и прост в использовании, что делает его незаменимым для работы в кузнечных мастерских.

Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.



ПРОБИВКА:

Могут быть выполнены все виды пробивки: круглые, квадратные, овальные отверстия,  пробивка под замки…. Пробивка также может осуществляться на трубах.



ДРУГОЕ ПРИМЕНЕНИЕ:

Назначение станка намного шире. Более 40 стандартных инструментов для выполнения различных видов работ. (см. раздел "ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ" внизу страницы).



НЕСТАНДАРТНОЕ ПРИМЕНЕНИЕ:

По требованию заказчика мы можем изготовить инструменты для производства любых деталей.



ПРЕИМУЩЕСТВА:

• Одно из основных отличий от других многофункциональных пробивных прессов состоит в наличии S-образной рабочей части пресс-формы длиной 350 мм, максимальной длине хода гидроцилиндра 160мм и широкой рабочей поверхности, что позволяет устанавливать любой набор инструментов, ведь многие наши заказчики изготавливают свои собственные пресс-формы.
• Быстрая смена инструмента, максимально 30 сек.
• Регулировка смещения позволяет увеличить производительность.
• Для пробивки не существует максимального размера.



СТАНДАРТНОЕ ОБОРУДОВАНИЕ, ПРЕДУСМОТРЕННОЕ ДЛЯ СТАНКА:

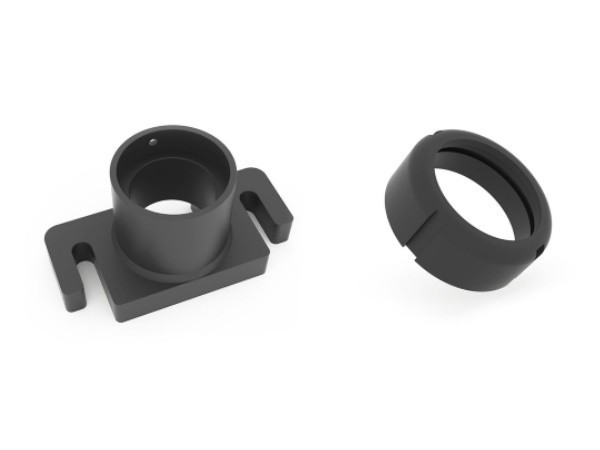

В комплектацию всех гидравлических пробивных станков Nargesa  входит пробивной инструмент, который состоит из держателя для пуансона и базы для матрицы. Другие инструменты являются опцией, это значит, что любой станок может быть оснащён по желанию и потребности заказчика.

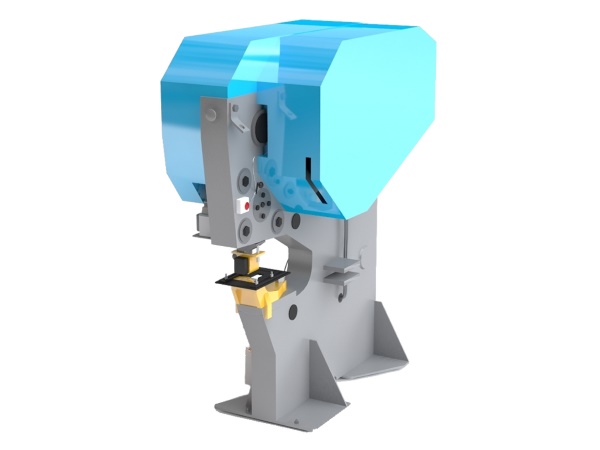

ГИДРАВЛИЧЕСКИЕ ПРЕСС-НОЖНИЦЫ MX340G

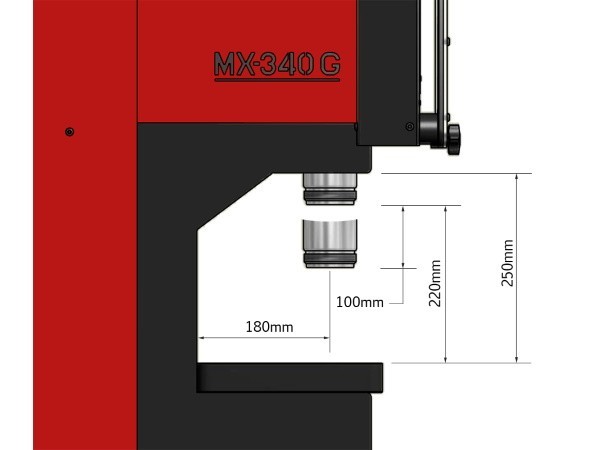

Гидравлический пробивной пресс МХ340G  отличается от подобных станков длиной хода гидроцилиндра и наличием S-образной рабочей части пресс-формы, что позволяет  приспосабливать его к различным матрицам и пуансонам. Многофункциональность и универсальность делает станок МХ340G быстро окупаемым. Один такой станок совмещает в себе функции 5 разных станков.

• S-образная рабочая часть пресс-формы: 180 мм.

• Ход пробойника: 100 мм.

• Максимальная высота : 220 мм.



ГАБАРИТЫ СТАНКА ГИДРАВЛИЧЕСКИЕ ПРЕСС-НОЖНИЦЫ MX340G



Габариты станка: 700x 800x1800 мм.

Вес: 615 Кг.

Код:  84624990

Другие характеристики:

• Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
• Станок поставляется полностью собранным.



ХАРАКТЕРИСТИКИ УПАКОВКИ : ГИДРАВЛИЧЕСКИЕ ПРЕСС-НОЖНИЦЫ MX340G

Nº паллетов: 1.

Ширина: 700 мм.

Длина: 800 мм.

Высота: 1800 мм.

Объем: 1 м³

Вес нетто: 615 Кг.

Вес брутто: 625 Кг.

Код:  84624990

Другие характеристики:

• Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения.
• Станок поставляется полностью собранным.
• Поддон сделан из стали, станок упакован в 3х-слойного картон, что удобно при морских перевозках.
• Опция: упаковка из обработанной по стандарту ISPM 15 древесины.



ВКЛЮЧЕННЫЕ АКСЕССУАРЫ ГИДРАВЛИЧЕСКИЕ ПРЕСС-НОЖНИЦЫ MX340G



В комплектацию всех гидравлических пробивных станков Nargesa  входит пробивной инструмент, который состоит из держателя для пуансона и базы для матрицы. Другие инструменты являются опцией, это значит, что любой станок может быть оснащён по желанию и потребности заказчика.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

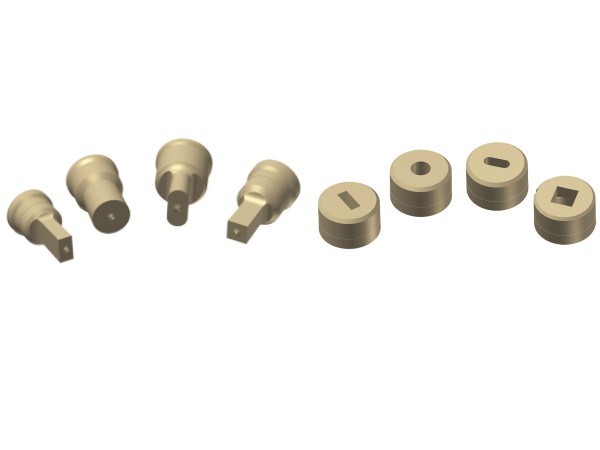

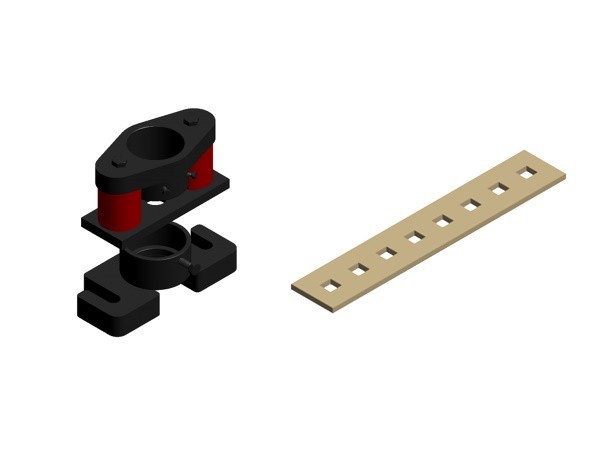

КРУГЛЫЕ ПУАНСОНЫ И МАТРИЦЫ, КВАДРАТНЫЕ ПУАНСОНЫ,ОВАЛЬНЫЕ ПУАНСОНЫ,ПРЯМОУГОЛЬНЫЕ NARGESA



В Nargesa мы предлагаем широкий выбор матриц и пуансонов различных форм. Если в каталоге вы не сможете найти необходимый размер или форму, мы можем выполнить ее под заказ . В PDF- файле вы найдете информацию о размерах и формах, которые мы имеем.



МАТРИЦА ДЛЯ ГИБКИ ПОД УГЛОМ 90º С РЕГУЛИРОВКОЙ ДО 100X100ММ



Инструмент для гибки металлического листа, уголка и так далее..  под углом 90º с регулировкой до 100x100 мм.

REF: 140-02-01-00005
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ РЕЗА: 100x100x4 мм
ВЕС: 35 Кг.

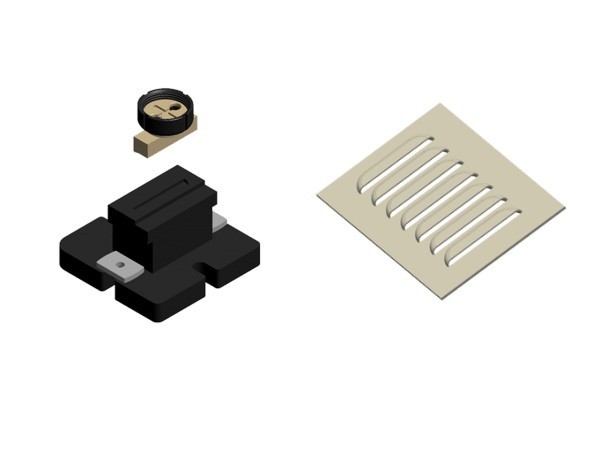

МАТРИЦА ДЛЯ СОЗДАНИЯ ВЕНТИЛЯЦИОННЫХ РЕШЕТОК



Матрица предназначена для создания вентиляционных решеток в листовом металле. Количество отверстий регулируются. Отверстия выполняются один за другим.

REF: 140-02-01-00010
РАЗМЕРЫ ОТВЕРСТИЙ: 100X20мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА: 2мм.
ВЕС:20 Кг.

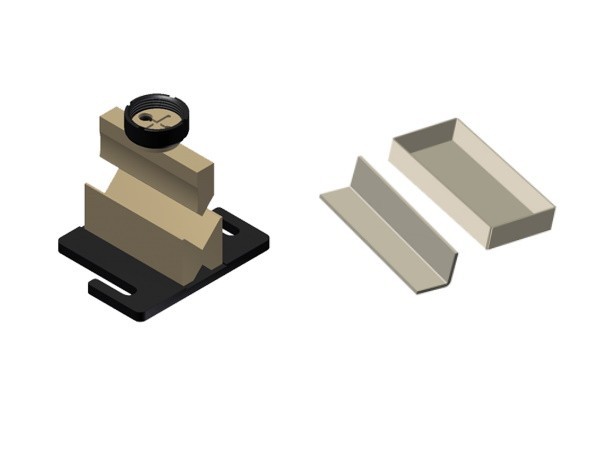

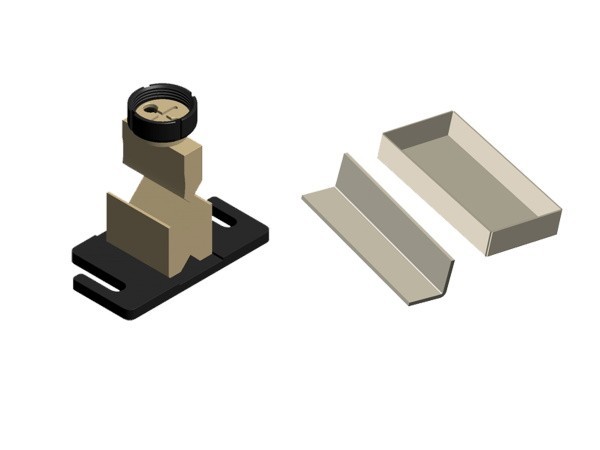

Матрица для сгибов 100мм



Инструмент для складывания металлического листа и металлической полосы до 100мм.  Штамп/пуансон: 88 град. Матрица на 56мм и на 26мм "

REF: 140-02-01-00003
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 100мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА: 8 до 12мм.
ВЕС: 8 Кг.

Матрица для сгибов 170мм



Инструмент для складывания металлического листа и металлической полосы до 170мм.  Штамп/пуансон: 88 град. Матрица на 56мм и на 26мм.

REF: 140-02-01-00004
МАКСИМАЛЬНАЯ ДЛИНА СГИБА: 170мм.
МАКСИМАЛЬНАЯ ТОЛЩИНА СГИБА: 8 до 12мм.
ВЕС: 12 Kg.

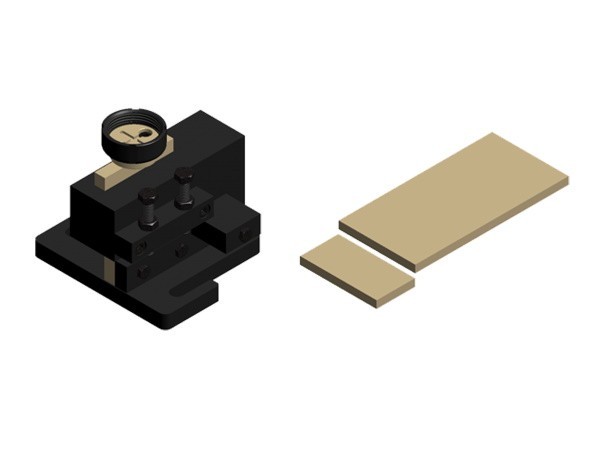

Матрица для резки полосового металла 100x10 мм



Инструмент для резки полосового металла и металлического листа толщиной от 0.8мм до 10мм.

REF: 140-02-01-00002
МАКСИМАЛЬНАЯ ВОЗМОЖНОСТЬ РЕЗКИ: 100x10мм.
ВЕС: 28 Кг.



МАТРИЦА ДЛЯ СКРУГЛЕНИЯ УГЛОВ



Инструмент для скругления углов листового металла с различным радиусом. В PDF файле вы можете ознакомиться с различными вариантами размеров.



УДЕРЖИВАЮЩЕЕ УСТРОЙСТВО



Устройство, удерживающее полосовой металл во время пробивки во избежание деформации.

REF: 140-02-01-00039
МАКСИМАЛЬНАЯ ТОЛЩИНА ПОЛОСЫ: 15мм.
ВЕС:15 Кг.

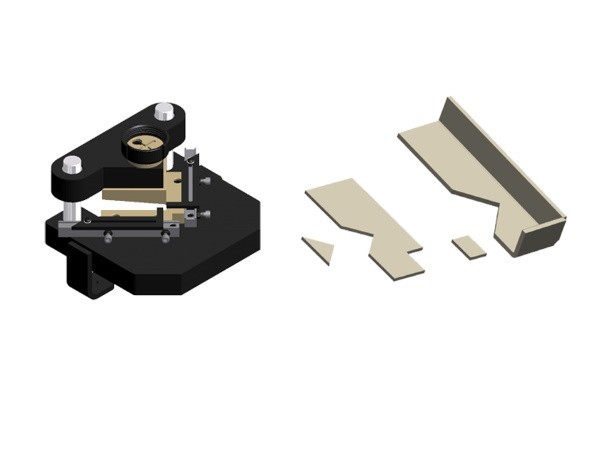

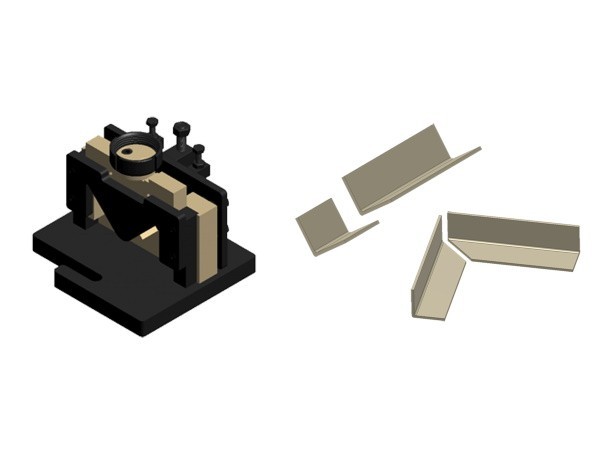

Матрица для резки угла



Матрица для резки угла 90º и 45º.

REF: 140-02-01-00001
МАКСИМАЛЬНАЯ МОЩНОСТЬ ДЛЯ РЕЗКИ ПРЯМО: 60x60мм
МАКСИМАЛЬНАЯ МОЩНОСТЬ РЕЗКИ ПОД УГЛОМ: 50x50 мм
ВЕС: 32 Кг.

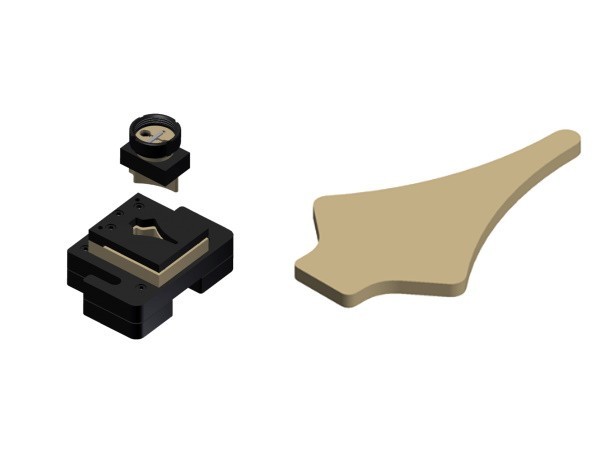

Матрица для штамповки плоского наконечника



Матрица для штамповки из листового металла плоского наконечника для ограждений.

REF: 140-02-01-00006
МАКСИМАЛЬНАЯ ТОЛЩИНА ЛИСТА: 3мм
ВЕС:21 Кг.

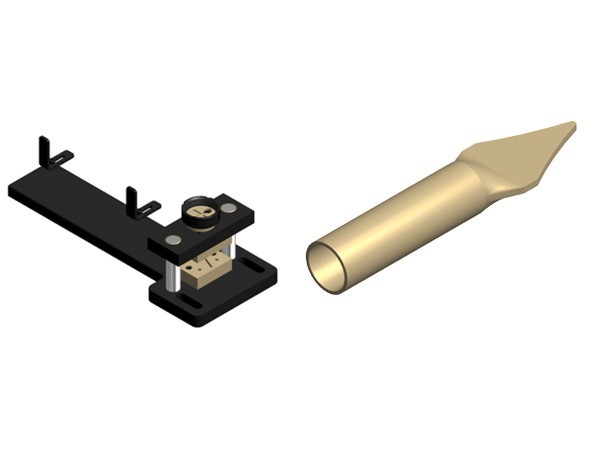

Матрица для формовки наконечников



Матрица для сплющивания и обрезки наконечника трубы для формирования ввиде стрелы. Подходит для различных диаметров.

REF: 140-02-01-00007
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 30x2 мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10x2 мм
ВЕС:19 Кг.

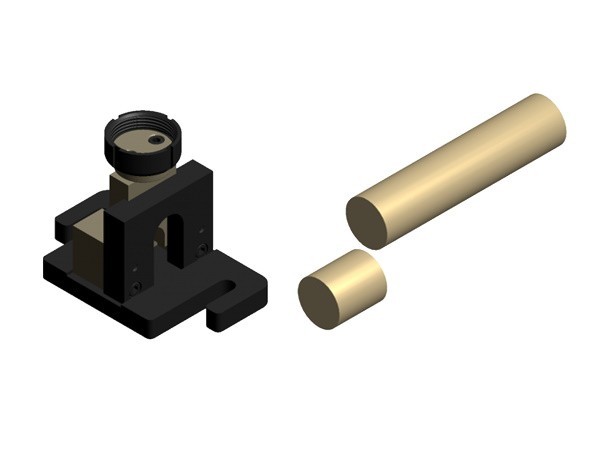

МАТРИЦА ДЛЯ РЕЗКИ ПРУТКА КРУГЛОГО СЕЧЕНИЯ



Инструмент для резки прутка круглого сечения от 3мм 35мм.

REF: 140-02-01-00035
МАКСИМАЛЬНАЯ ДИАМЕТР РЕЗА: 35мм.
МИНИМАЛЬНЫЙ ДИАМЕТР РЕЗА: 3мм.
ВЕС:15 Kg.

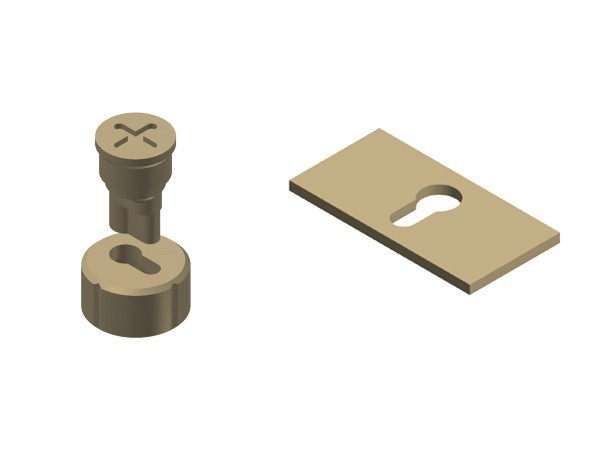

Пуансон и матрица для замочных отверстий



Пуансон и матрица для создания замочных отверстий в листовом металле.
Необходимое дополнение: CAB60 и TAP40

REF: 140-02-01-00036
МАКСИМАЛЬНАЯ ТОЛЩИНА: 6mm
ВЕС:1 Кг.

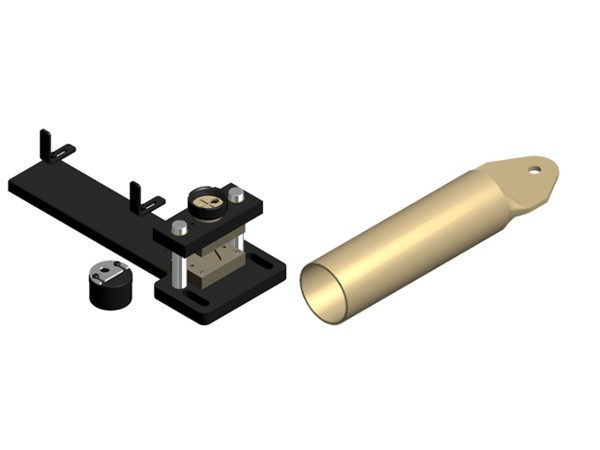

ИНСТРУМЕНТ ДЛЯ СПЛЮЩИВАНИЯ КОНЦОВ ТРУБ



Оборудование для сплющивания и пробивки труб для заборов. Допускает работу с разными диаметрами трубы. Размер отверстия сменный.

REF: 140-02-01-00040
МАКСИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 50мм
МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ: 10мм
ДИАМЕТР ОТВЕРСТИЯ: Сменный
ВЕС: 23 Кг.

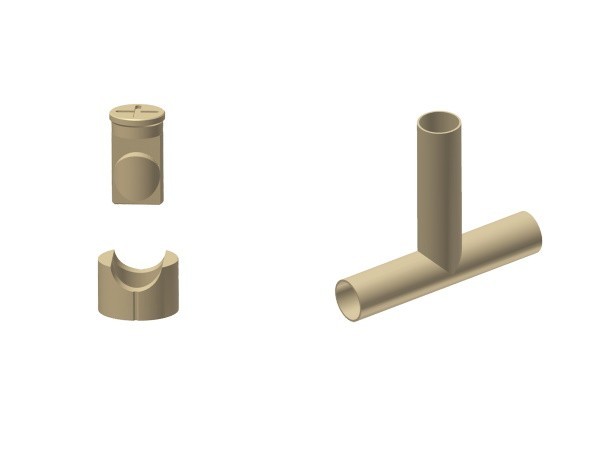

Инструмент для вырезки труб



Инструмент для вырезки труб диаметром от Ø16 до Ø60мм. С мопощью данного инструмента вы можете вырезать конец трубы и, таким образом, присоединить конец одной трубы к другой перпендикулярно. В PDF файле вы можете посмотреть все предлагаемые формы и размеры.

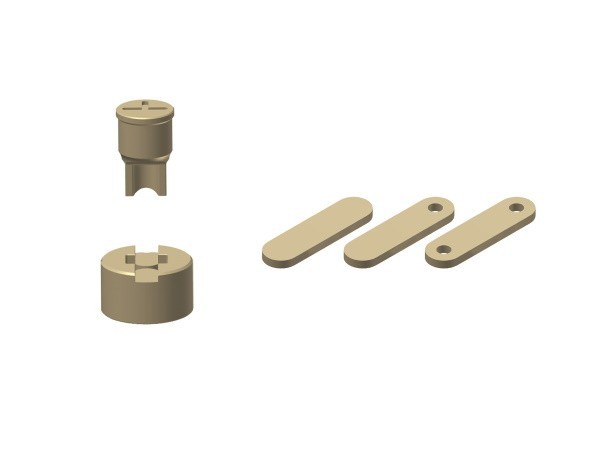

Матрица для плоских заготовок с закругленным концом



Матрица для изготовлений всех видов плоских заготовок с закругленным концомбез или с отверстием, прямых, круглых... Часто используется в качестве зажимов, опорных стоек и.т.д   Начиная с полосы металла, деталь желаемой длины выходит из матрицы при каждом ударе. В PDF файле вы найдёте все виды форм и размеров.

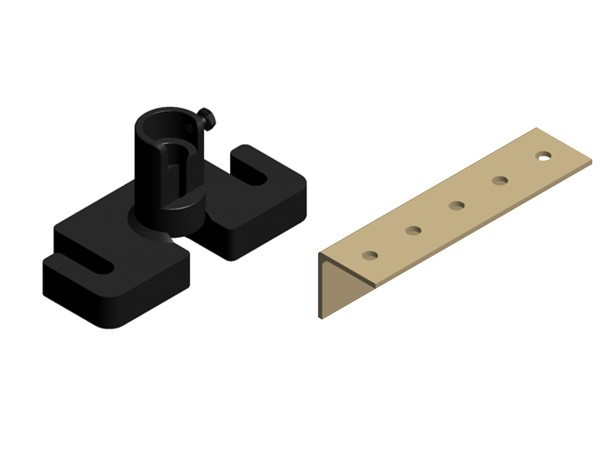

Инструмент для пробивки уголка и швеллера



Инструмент подходит для пробивки отверстий в уголке. Сменные пуансоны и матрицы различных диаметров.

REF: 140-02-01-00031
МАКСИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 28мм
МИНИМАЛЬНЫЙ ДИАМЕТР ОТВЕРСТИЯ: 2мм
ВЕС: 9 Кг.

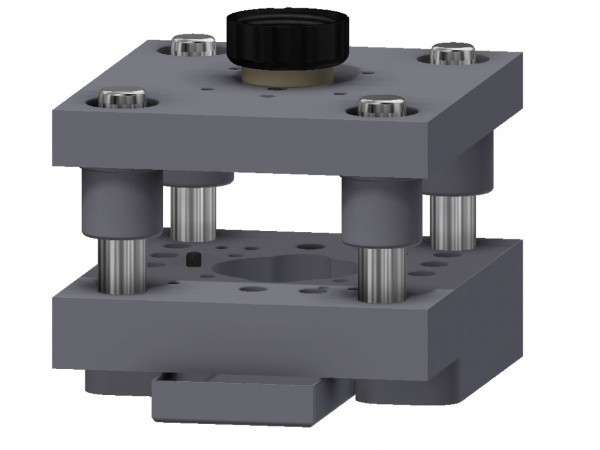

Комплект базы матрицы для резки и формовки MX340



Комплект держателей матрицы для резки и формовки  декоративных цветочных элементов.

REF: 140-02-01-00042
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ВЕС: 58 Кг.

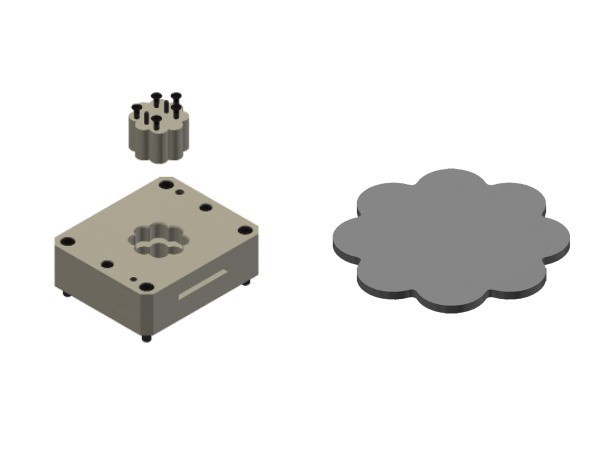

Матрица для резки цветка D65 8 лепестков MX340



Матрица для резки формы цветка с 8 лепестками диаметром 65 мм в листовом металле.

REF: 140-02-01-00043
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2 - 3мм
ВЕС: 10,5 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042
Для создания других форм уточить у производителя

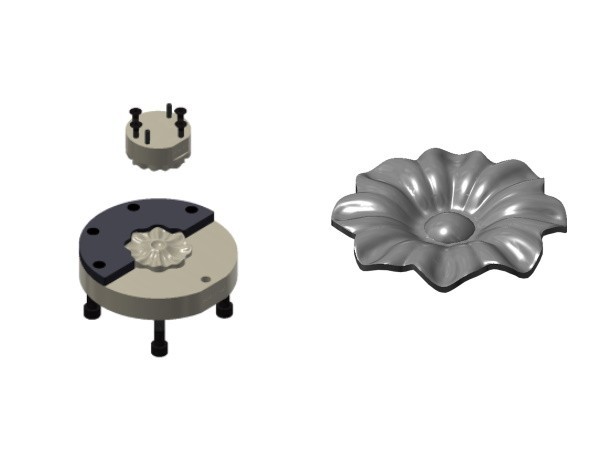

Матрица для штамповки D65 8 лепестков MX340



Матрица для создания формы цветка с 8 лепестками диаметром 65 мм в листовом металле.

REF: 140-02-01-00044
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2 - 3мм
ВЕС: 4,9 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки  MX340. Ref. 140-02-01-00042 и матрицу для резки Ref. 140-02-01-00043
Для создания других форм уточить у производителя

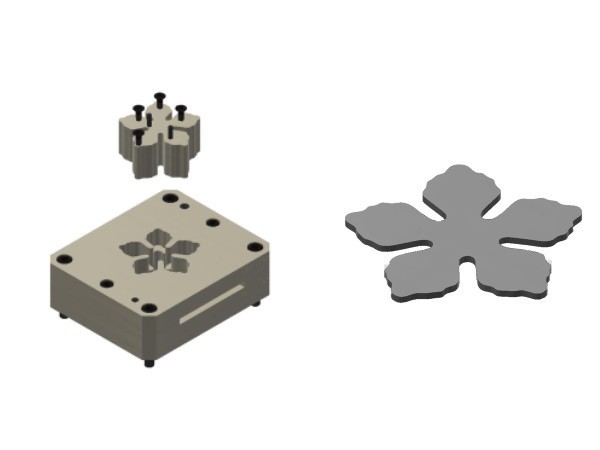

Матрица для резки цветка D85 5 лепестков MX340



Матрица для резки в листовом металле формы цветка с 5 лепестками диаметром 85 мм.

REF: 140-02-01-00045
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2mm
ВЕС: 10,4 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042
Для создания других форм уточить у производителя

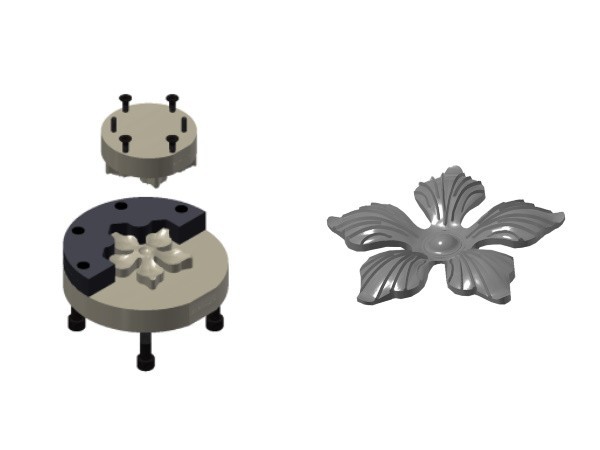

Матрица штамповка D85 5 лепестков MX340



Матрица для создания в листовом металле формы цветка с 5 лепестками диаметром 85 мм.

REF: 140-02-01-00046
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2mm
ВЕС: 6,2 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042 и матрицы для резки Ref. 140-02-01-00045
Для создания других форм уточить у производителя

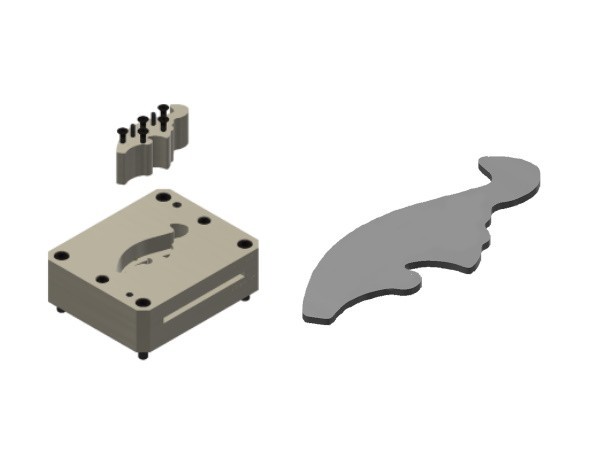

Матрица для резки листа 108x42 MX340



Матрица для резки в листовом металле формы листа 108x42мм.

REF: 140-02-01-00047
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2 - 3мм
ВЕС: 10,2 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042
Для создания других форм уточить у производителя

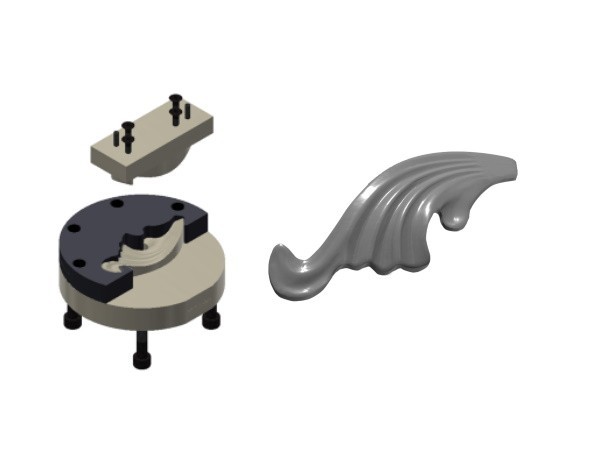

Матрица для штамповки лепестка 108x42 левый MX340



Матрица для создания в листовом металле формы лепестка 108х42 мм левый.

REF: 140-02-01-00048
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2 - 3mm
ВЕС: 6,2 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042 и матрицу для резки Ref. 140-02-01-00047
Для создания других форм уточить у производителя



Матрица штамповка лепестка 108x42 правый MX340



Матрица для создания в листовом металле формы листка 108x42mm правый.

REF: 140-02-01-00049
КОЛИЧЕСТВО В КОМПЛЕКТЕ: 2
ТОЛЩИНА: 1 - 1,5 - 2 - 3мм
ВЕС: 6,2 Кг.

Для использования данной матрицы необходимо иметь набор баз для матрицы для резки и формовки MX340. Ref. 140-02-01-00042 и матрица для резки Ref. 140-02-01-00047
Для создания других форм уточить у производителя

Технические характеристики:

Усилие:	40 Тонн
Рабочая скорость:	7,1 мм/сек
Скорость возврата:	9,3 мм/сек
Максимальная скорость хода гидроцилиндра	100 мм
С-образной рабочей части пресс-формы:	180 мм
Размеры рабочей поверхности	245x265 мм
Защита передней части от колебаний для обеспечения безопасности
Запуск станка педалью безопасности
Цифровой дисплей
Счетчик частей и ударов
Оповещение о диагностике
Мощность двигателя	2,2  Кв/ 3 CV (HP)
3х-фазное напряжение	230/400 Вт
Для другого напряжения или однофазного напряжения вы можете связаться с производителем
Нижняя подставка на поддоне для легкой транспортировки станка на склад или на место хранения
Станок поставляется полностью собранным
Поддон сделан из стали, станок упакован в 3х-слойного картон, что удобно при морских перевозках
Опция: упаковка из обработанной по стандарту ISPM 15 древесины
