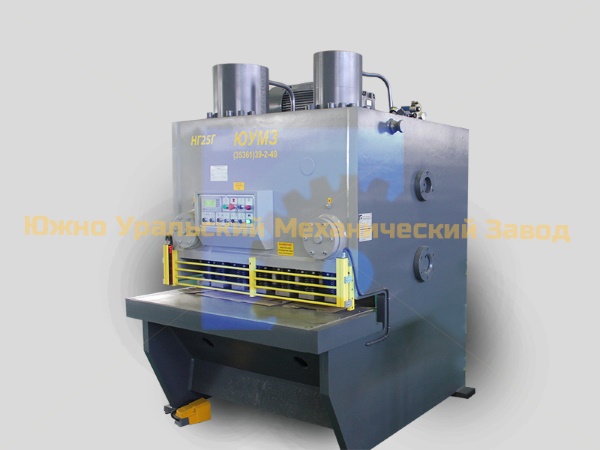

Гидравлическая гильотина НГ25Г

  Гидравлическая гильотина НГ25Г специального изготовления предназначена для резки листового метала толщиной до 25 мм, шириной до 1250 мм. Гильотина предназначена для прямой продольной и поперечной резки листового материала с размерами по толщине до 25 мм и ширине до 1250 мм.

Резка металла производится за один ход ножа по разметке или упору.

Комплектация ножниц:

1. Ножницы в сборе, пульт управления (контроллер с УЦИ) на станине, передвижная педаль управления;

2. Фрезерованный рабочий стол;

3. Удлинители рабочего стола;

4. Боковой упор с линейкой 1000 мм;

5. Задний электромеханический упор с ходом 1000 мм (точность позиционирования 1 мм) – управление кнопочное, с контроллера, информация о положении на экране контроллера;

6. Решетчатое ограждение зоны реза;

7. Электронный счетчик ходов с выводом информации на экран контроллера;

8. Регулируемый угол продольного наклона ножевой балки для улучшения качества реза - управление кнопочное, с контроллера;

9. Регулируемый зазор между ножами - управление  кнопочное, с контроллера с выводом информации на экран контроллера;

10. Освещение рабочей зоны с лазерным указателем линии реза;

11. Верхний и нижний цельные ножи с 4-х сторонней заточкой;

12. Гидроприжимы листа с полиуретановыми наконечниками;

13. Рабочая жидкость (масло) в необходимом объеме;

14. Световые защитные барьеры в рабочей зоне и зоне заднего упора с электроблокировками;

15. Комплект запасных ножей;

16. Комплект документации (паспорт, руководство по эксплуатации, документация по запасным частям и электрическим схемам)

Стандартная комплектация ножниц:

1. Ножницы в сборе, пульт управления (контроллер с УЦИ) на станине, передвижная педаль управления;
2. Фрезерованный рабочий стол;
3. Удлинители рабочего стола;
4. Боковой упор с линейкой 1000 мм;
5. Задний электромеханический упор с ходом 1000 мм (точность позиционирования 1 мм) – управление кнопочное, с контроллера, информация о положении на экране контроллера;
6. Решетчатое ограждение зоны реза;
7. Электронный счетчик ходов с выводом информации на экран контроллера;
8. Регулируемый угол продольного наклона ножевой балки для улучшения качества реза - управление кнопочное, с контроллера;
9. Регулируемый зазор между ножами - управление  кнопочное, с контроллера с выводом информации на экран контроллера;
10. Освещение рабочей зоны с лазерным указателем линии реза;
11. Верхний и нижний цельные ножи с 4-х сторонней заточкой;
12. Гидроприжимы листа с полиуретановыми наконечниками;
13. Рабочая жидкость (масло) в необходимом объеме;
14. Световые защитные барьеры в рабочей зоне и зоне заднего упора с электроблокировками;
15. Комплект запасных ножей;
16. Комплект документации (паспорт, руководство по эксплуатации, документация по запасным частям и электрическим схемам)

Дополнительное оборудование:

• Фрезерованный рабочий стол, выполненный из нержавеющей стали по чертежам.
• Рабочее полотно стола - пластина из нержавеющей стали толщиной 10 мм. Пластина полностью закрывает рабочую поверхность стола вплоть до кромки нижней ножа.
• Вехняя плоскость пластины находится на одном уровне с плоскостью нижнего ножа - без ступеньки. Так же, пластина закреплена, таким образом, что ее верхняя плоскость выше основания стола на 5 мм - это позволяет заводить разрезаемый материал сбоку, не боясь повредить (поцарапать) его об основание стола.
• Верхний и нижний цельные ножи с 4-х сторонней заточкой.
• Гидроприжимы листас отшлифованными насадками из нержавеющей стали, изготовленным по чертежам. Насадки на гидроприжимы из нержавеющей стали обеспечивают более лучший прижим заготовки. Расстояние от края насадки до ножа составляет всего 3 мм! Это позволяет производить рез заготовки очень небольшой ширины.
