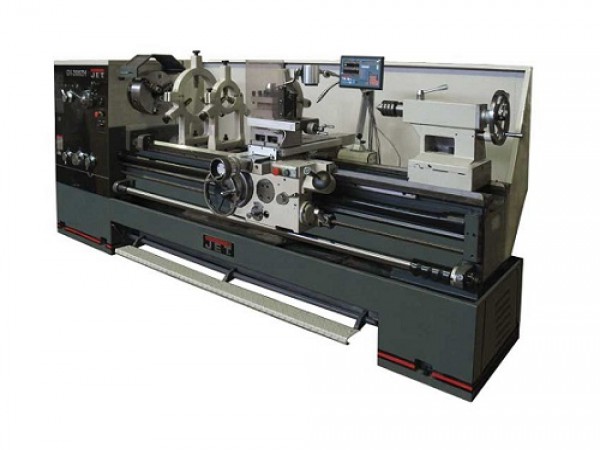

Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606) Массивная станина станка из серого чугуна Закаленные и отшлифованные направляющие станины Передняя бабка с электромеханической муфтой Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне Съемный мостик станины, gap Коробка передач позволяет нарезать резьбу без замены шестерен Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя Закаленные и отшлифованные шестерни в передней бабке и в коробке передач Регулировка зазоров направляющих при помощи клиновых планок Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов Пятипозиционный управляющий вал с кулачками
Технические характеристики: | |||||||||
Модель | GH-2660ZH DRO | ||||||||
Диаметр обточки над станиной | 660 мм | ||||||||
Макс. диаметр вращения, gap (съёмный мостик) | 870 мм | ||||||||
Диаметр обточки над поперечным суппортом | 420 мм | ||||||||
Длина съёмного мостика | 240 мм | ||||||||
Расстояние между центрами | 1525 мм | ||||||||
Частота вращения шпинделя, 12 | 36 — 1600 об/мин | ||||||||
Конус шпинделя | Ø113 мм 1:20 | ||||||||
Присоединение шпинделя, Саmlоск | D1-8 (DIN 55029) | ||||||||
Проходное отверстие шпинделя | 105 мм | ||||||||
Продольная подача | 0,063 — 2,25 мм/об | ||||||||
Поперечная подача | 0,027 — 1,07 мм/об | ||||||||
Метрическая резьба, 22 | 1 — 14 мм | ||||||||
Дюймовая резьба, 25 | 28» — 2» TPI | ||||||||
Модульная резьба, 18 | 0,5 — 7 МP | ||||||||
Питчевая резьба, 24 | 56 — 4 DP | ||||||||
Макс. размер резца | 25 х 25 мм | ||||||||
Ход поперечного суппорта | 310 мм | ||||||||
Ход верхнего суппорта | 145 мм | ||||||||
Ускоренное перемещение продольного суппорта | 4,5 м/мин | ||||||||
Ускоренное перемещение поперечного суппорта | 2,0 м/мин | ||||||||
Пиноль задней бабки | МК-5 | ||||||||
Ход пиноли задней бабки | 150 мм | ||||||||
Рабочий диаметр неподвижного люнета 1 | 20 — 125 мм | ||||||||
Рабочий диаметр неподвижного люнета 2 | 100 — 240 мм | ||||||||
Рабочий диаметр подвижного люнета | 20 — 100 мм | ||||||||
Ширина направляющих поперечного суппорта | 135 мм | ||||||||
Расстояние между направляющими | 405 мм | ||||||||
Выходная мощность | 7,5 кВт / S1 100% | ||||||||
Потребляемая мощность | 12,0 кВт / S6 40% | ||||||||
Габаритные размеры (ДхШхВ) | 3000 х 1280 х 1450 мм | ||||||||
Масса | 3565 кг |
Стандартная комплектация:
