Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Передняя бабка с электромеханической муфтой
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Диапазон частот вращения шпинделя от 9 до 1600 об/мин
Съемный мостик станины, gap
Коробка передач позволяет нарезать резьбу без замены шестерен
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Технические характеристики: | |||||||||

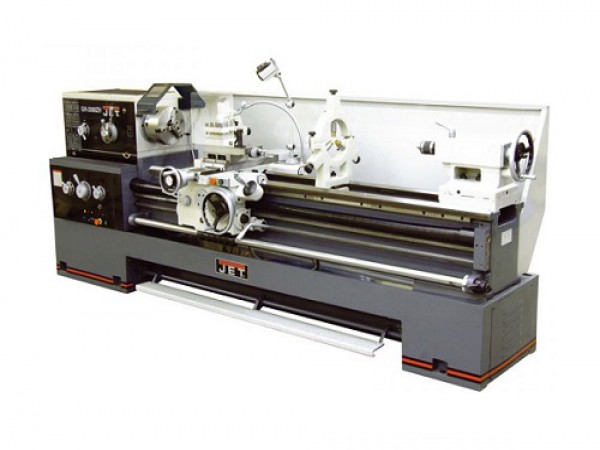

Модель | GH-2080ZH DRO | ||||||||
Диаметр обточки над станиной | 500 мм | ||||||||
Макс. диаметр вращения (съёмный мостик) | 720 мм | ||||||||
Диаметр обточки над поперечным суппортом | 310 мм | ||||||||
Длина съёмного мостика | 240 мм | ||||||||
Расстояние между центрами | 2030 мм | ||||||||
Частота вращения шпинделя, 24 | 9 — 1600 об/мин | ||||||||
Конус шпинделя | МK-7 | ||||||||
Присоединение шпинделя, Саmlоск | D1-8 (DIN 55029) | ||||||||
Проходное отверстие шпинделя | 80 мм | ||||||||
Продольная подача, 122 | 0,063 — 6,43 мм/об | ||||||||
Поперечная подача, 122 | 0,027 — 2,73 мм/об | ||||||||
Метрическая резьба, 46 | 1 — 224 мм | ||||||||
Дюймовая резьба, 46 | 28» — 1/8» TPI | ||||||||
Модульная резьба, 42 | 0,5 — 112 МP | ||||||||
Питчевая резьба, 45 | 56 — 4 DP | ||||||||
Шаг ходового винта | 12 мм | ||||||||
Макс. размер резца | 25 х 25 мм | ||||||||
Ход поперечного суппорта | 310 мм | ||||||||
Ход верхнего суппорта | 145 мм | ||||||||
Ускоренное перемещение продольного суппорта | 4,5 м/мин | ||||||||
Ускоренное перемещение поперечного суппорта | 2,0 м/мин | ||||||||
Пиноль задней бабки | МК-5 | ||||||||
Ход пиноли задней бабки | 150 мм | ||||||||
Рабочий диаметр неподвижного люнета | 50 — 210 мм | ||||||||
Рабочий диаметр подвижного люнета | 20 — 110 мм | ||||||||
Расстояние между направляющими | 405 мм | ||||||||
Выходная мощность | 7,5 кВт / S1 100% | ||||||||
Потребляемая мощность | 12,0 кВт / S6 40% | ||||||||
Габаритные размеры (ДхШхВ) | 3480 х 1280 х 1410 мм | ||||||||
Масса | 3250 кг |
Стандартная комплектация:
