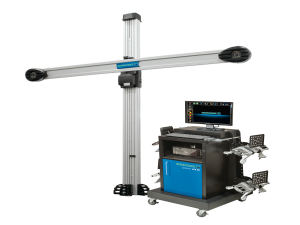

Geoliner 650 xd lift

3D стенд сход-развал (РУУК) с электромеханическим подъемником измерительных камер.  С комплектом ПК и цветным принтером. Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов. Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных камер высокого разрешения установленных на горизонтальной балке и четырёх беспроводных компактны XD-мишенях нового поколения. В конструкции камер применены излучающие матрицы на неслепящих светодиодах.  Прилагающаяся электронная база данных насчитывает более 100000 моделей автомобилей. Версия программы Geo Pro 42 Silver.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

• Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов.
• Измерение схождения, развала, продольного наклона оси поворота, максимального угла поворота, радиуса качения и диагональных размеров.
• Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных видеокамер установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля, в процессе его прямой и обратной прокатки.
• Регулировка поперечными рычагами и подмоторной рамой.
• В конструкции камер применены излучающие матрицы на неслепящих инфракрасных светодиодах, помогают существенно снизить «слепящий» эффект, когда ваш взгляд случайно попадает на излучатель или мишень.
• Усовершенствованная разрешающая способность камер (XD) в совокупности с мишенями XD позволяют существенно ускорить процесс измерения;
• XD мишени самые маленькие (152мм х 203мм) и лёгкие, выполнены из магниевого сплава что обеспечивает большую эргономичность.
• Колёсные адаптеры AC100 –универсальный зажим ободьев 11-22” (дополнительная опция – удлинители зажима 4”
• Самоцентрирующиеся зажимы обеспечивают точность при измерении линейных размеров автомобиля.

Версия программы Geo Pro 32 Bit advanced позволяет производить следующие измерения:

• Позиционирование четырех колес и отдельного колеса;
• Программа FrameCheck – измерение угла положения рамы лёгких грузовиков;
• Схождения на поворотных кругах и при вывешенных колесах;
• Максимального угла поворота, разности углов поворота, кастера и поперечного наклона оси поворота (шкворня) на поворотных кругах;
• Кастера и поперечного наклона оси поворота (шкворня) при вывешенных колесах;
• Развала при нулевом схождении;

Технические характеристики:
Система камер	2 XD камеры, 5.1мегапиксель
Программное обеспечение	Pro42 7.5.4 Silver
Колея автомобиля	121,9см– 243,8см(48” – 96”)/td>
База автомобиля	200,7см– 457,2см(79” – 180”)
Масса в упаковке	227кг
Электропитание	100-230В, 50/60Hz, 15 A, 1ф.,



AC100 Колёсный зажим с мишенями XD
Диаметр колеса (наружный D шины)	11 "- 22"
Зажимное усилие, кг	4,9/5,2
Материал	Алюминиевое литьё

КОМПЛЕКТ ПОСТАВКИ:

• Балка с двумя XD-камерами высокого разрешения;
• Подъёмное устройство для балки с камерами;
• Передвижная стойка управления с полкой для принтера и закрываемой полкой для PC;
• ПО Geoliner Pro42 7.5.4 Silver;
• База данных спецификаций по углам установки колес;
• Фиксаторы рулевого колеса и тормозной педали, ИК ПДУ, противооткатные упоры;
• 22”плоский монитор, Цветной струйный принтер.
