Фрезерно-расточный станок с чпу напольного типа серии fbc

Страна:Китай

Цена:по запросу

Диаметр шпинделя 160-260мм, Диаметр фрезерного шпинделя 260-400мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

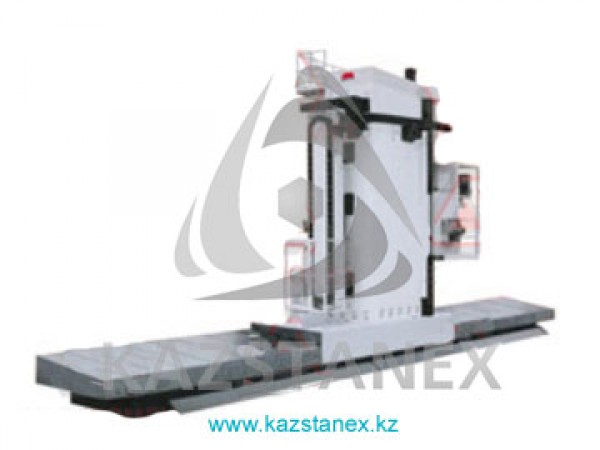

Фрезерно-расточный станок с ЧПУ напольного типа серии FBC

Станок фрезерно-расточный с АСИ и числовым программным управлением (ЧПУ) модели S500U, предназначен для комплексной обработки деталей из различных конструкционных материалов.

Станок имеет двухосевой поворотный стол, управляемый от ЧПУ.

Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Технические характеристики:
Модель				FBC160rh	FBC200rh	FBC260rh
Шпиндель	Диаметр		мм	∅160	∅200	∅260
	Конус			ISO50	ISO60	ISO NO60
	Диаметр фрезерного шпинделя		мм	∅260	∅320	∅400
	Скорость вращения		об/мин	5-1500	5-1000	4-900
	Мощность главного двигателя		кВт	60/84	100/140	129
	Крутящийся момент двигателя		Нм	6000/8000	10000/12000	25000
	Площадь сечения ползуна		мм	480x540	520x580	620x740
Параметры обработки	Ход суппорта по оси X		мм	6000 (ускорение через каждые 2000 мм)	6000 (ускорение через каждые 2000 мм)	12000 (ускорение через каждые 1000 мм)
	Вертикальный ход шпиндельной бабаки по оси Y		мм	3000 (4000, 5000)	4000 (5000)	6000 (ускорение через каждые 500 мм)
	Ход ползуна по оси Z		мм	1200	1250	1800
	Ход шпинделя по оси W		мм	1200	1200	1600
Подача	Рабочая подача	Ось X	мм/мин	1-10000	1-10000	1-8000
		Ось Y	мм/мин	1-8000	1-8000	1-6000
		Ось Z	мм/мин	1-6000	1-6000	1-4000
		Ось W	мм/мин	1-6000	1-6000	1-4000
	Быстрая скрость	Ось X	м/мин	10	10	10
		Ось Y	м/мин	8	8	6
		Ось Z	м/мин	6	6	6
		Ось W	м/мин	6	6	6
Точность позиционирования	Стандартная JB/T8490.1-96	Ось X	мм	0.015/1000	0.015/1000	0.025/1000
		Ось Y	мм	0.015/1000	0.015/1000	0.025/1000
		Ось Z	мм	0.012/1000	0.012/1000	0.015/1000
		Ось W	мм	0.012/1000	0.012/1000	0.015/1000
Перепозиционирование	СтандартнаяJB/T8490.1-96	Ось X	мм	0.010	0.010	0.015/1000
		Ось Y	мм	0.010	0.010	0.015/1000
		Ось Z	мм	0.010	0.010	0.013/1000
		Ось W	мм	0.010	0.010	0.013/1000
Система ЧПУ типа CNC			SIEMENS 840D (FANUC18i)
