Форматно раскроечный станок unica 400 (griggio)

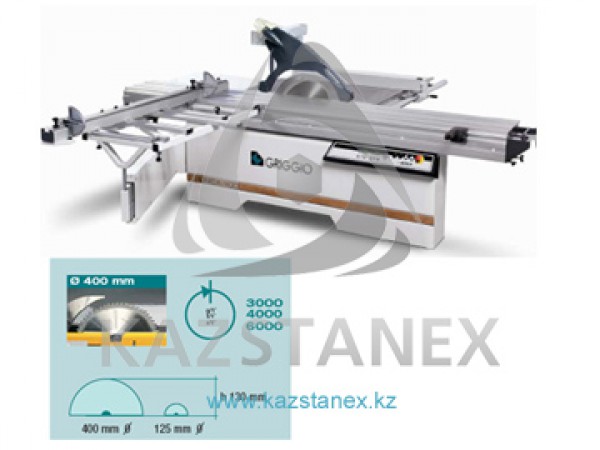

Форматно раскроечный станок UNICA 400 (GRIGGIO)

Станок UNICA 400 – это безупречная точность пропила и надежность работы на протяжении всего срока эксплуатации. Многолетний опыт инженеров завода Griggio, позволил сконструировать станок, который отвечает самым жестким требованиям. Мощная станина, изготовлена из специально разработанной стали и обладает высокой виброустойчивостью.

Конструкция подвижной каретки представляет собой уникальную сверхжесткую систему состоящею из полых многокамерных профилей, которые обеспечивают повышенную устойчивость к скручиванию и изгибу. Каретка длиной 3200 мм (2600/3800/4300 мм опция) перемещается на роликах, по цилиндрическим закаленным стальным направляющим увеличенного диаметра.

Такая система скольжения позволяет добиться максимальной точности и прямолинейности пропила. Увеличенное межосевое расстояние между стальными направляющими до 135 мм, повышает надежность точного перемещения каретки. Идеальную чистоту и долговечность роликовой тележки, обеспечивает исполнение с тремя рядами роликов и предусмотренная на станке система удаления опилок из направляющих скольжения, состоящая из восьми чистящих элементов.

Точность исполнения механизмов гарантирована робототизированными центрами с ЧПУ, а система качества соответствует сертификату ISO 9001. Сердцем станка является специально спроектированный пильный узел, отлитый из чугуна, и установленный на литых направляющих.

Свободный доступ к основной и подрезной пилам, позволяет экономить время при смене инструмента. Мощность двигателя основной пилы составляет 5,5 кВт, подрезная пила имеет свой отдельный двигатель мощностью 0,75 кВт.

Для выбора оптимальных режимом резания, на станке предусмотрены три скорости вращения 3200/4000/6000 об/мин. Пильные узлы могут быть синхронно наклонены на угол от 0 до 45 градусов. Наклон осуществляется при помощи маховика, с точностью до одного градуса.

Ширина реза между пилой и упорной линейкой составляет 1250 мм, но при необходимости может быть увеличена до 1500мм (опция). Мощная телескопическая линейка укомплектована двумя упорами-флажками и имеет возможность поворота относительно оси подачи заготовки на любой угол.

Хорошо обозреваемый пульт управления содержит все необходимые регулировки, включая кнопку аварийной остановки. Для оптимизации процессов раскроя станки, могут комплектоваться (по отдельному запросу) электронными программирующими устройствами DIGIT 1/2/3.

При необходимости станок может быть подключен к системе цеховой аспирации или к индивидуальному стружкоотсосу. По требованию заказчика станок может быть оснащен профессиональным инструментом, как стандартным, так и заказным.
